Laser accoppiato a fibra da 1550 nm 1 W

Sommario

1. Introduzione del laser accoppiato a fibra da 1550 nm 1 W

2. Specifiche del prodotto

3. Caratteristiche

4. Applicazioni

5. Dettagli del prodotto

6. Informazioni sull'ordine

7. Scheda tecnica e foglio di prova

8. Condizioni di preventivo e pagamento

9. Guida operativa

10. Note operative e manutenzione

11. Garanzia di qualità e servizio post-vendita

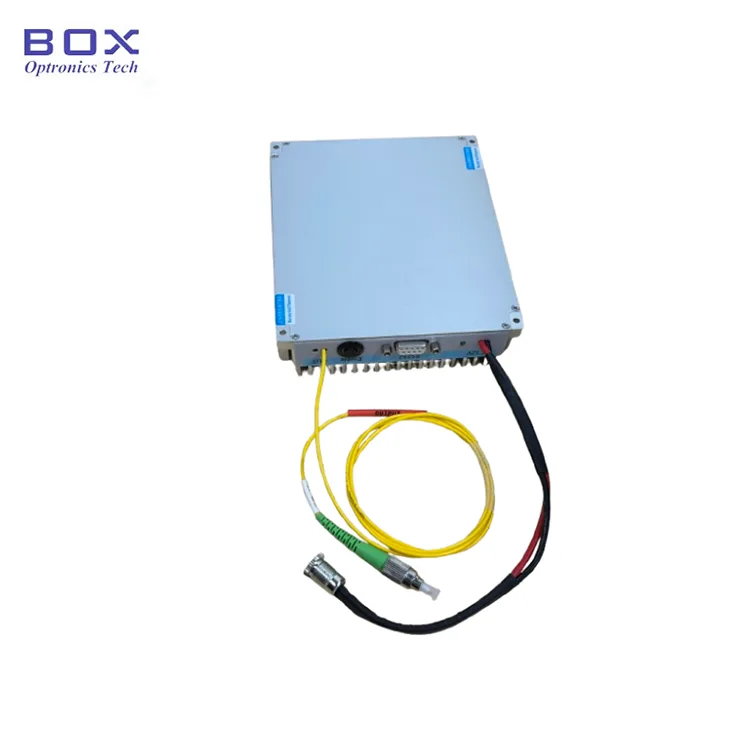

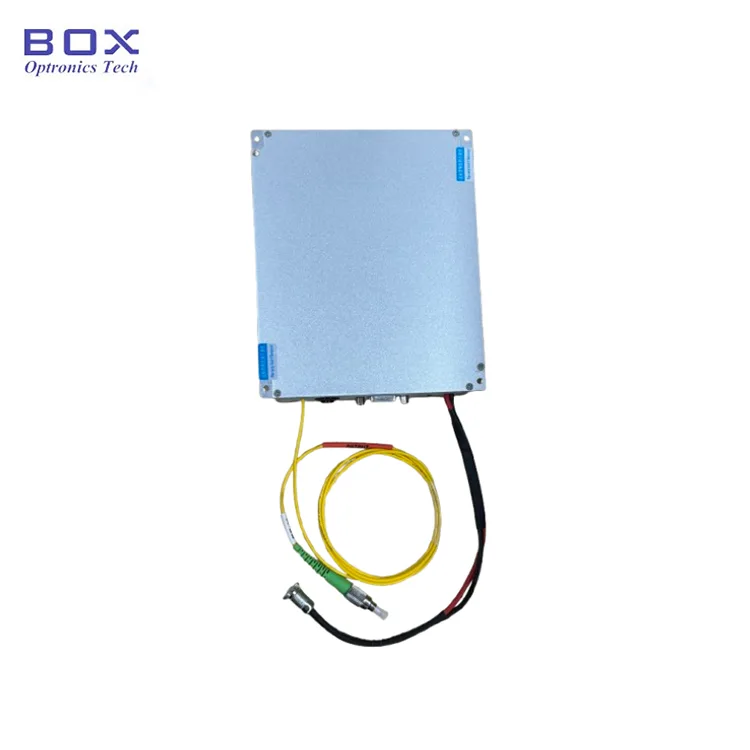

Introduzione al prodotto: laser accoppiato a fibra da 1550 nm 1 W

Il laser accoppiato a fibra da 1550 nm e 1 W utilizza un laser seme DFB combinato con un modulo ottico ad alto guadagno per ottenere un'uscita laser ad alta potenza a lunghezza d'onda singola. Presenta un'elevata precisione della lunghezza d'onda e un elevato rapporto di soppressione della modalità laterale. Le opzioni includono fibra monomodale o con mantenimento della polarizzazione; l'unità offre un'elevata potenza di uscita con corrente regolabile, emissione di luce immediata all'accensione e un funzionamento intuitivo, che la rende ideale per l'uso in laboratorio da parte dei ricercatori.

Specifiche del prodotto: Laser accoppiato a fibra da 1550 nm 1 W

Caratteristiche del prodotto: Laser accoppiato a fibra da 1550 nm 1 W

● Architettura dello stadio seed DFB + stadio di guadagno ad alta potenza che bilancia larghezza di linea e potenza;

● Eccezionale stabilità della potenza per un funzionamento continuo di lunga durata;

● Opzioni in fibra SM e PM per un'integrazione flessibile del sistema;

● Pacchetti da banco e moduli per l'integrazione di laboratori e OEM;

● Regolazione continua della potenza dal 10% al 100%.

Applicazioni del prodotto: laser accoppiato a fibra da 1550 nm 1 W

● Test e ricerca sulla comunicazione ottica coerente;

● Ottica non lineare e generazione di supercontinuo;

● Sorgente luminosa del trasmettitore LiDAR;

● Pompaggio dell'amplificatore in fibra e caratterizzazione del guadagno.

Dettagli prodotto-Laser accoppiato a fibra da 1550 nm 1 W

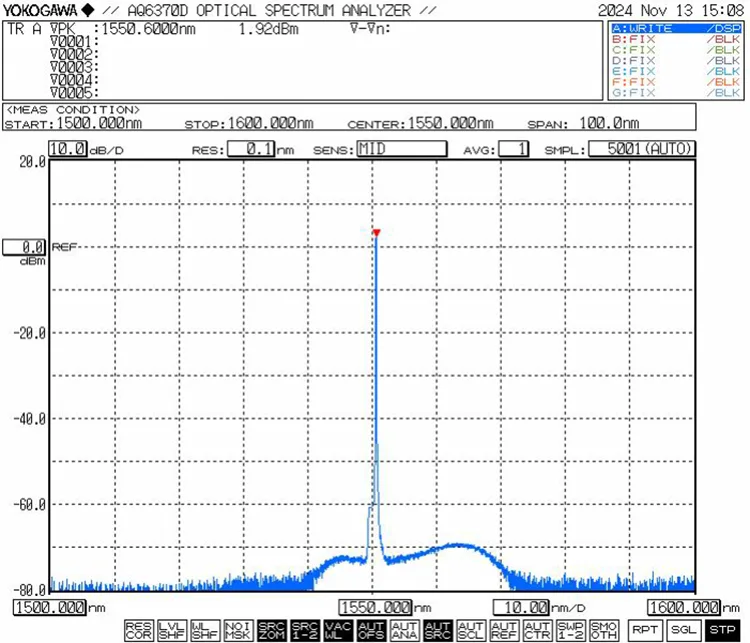

● Curva caratteristica tipica: λ= 1550 nm, larghezza di linea ≤3 MHz, Pavg= 20W

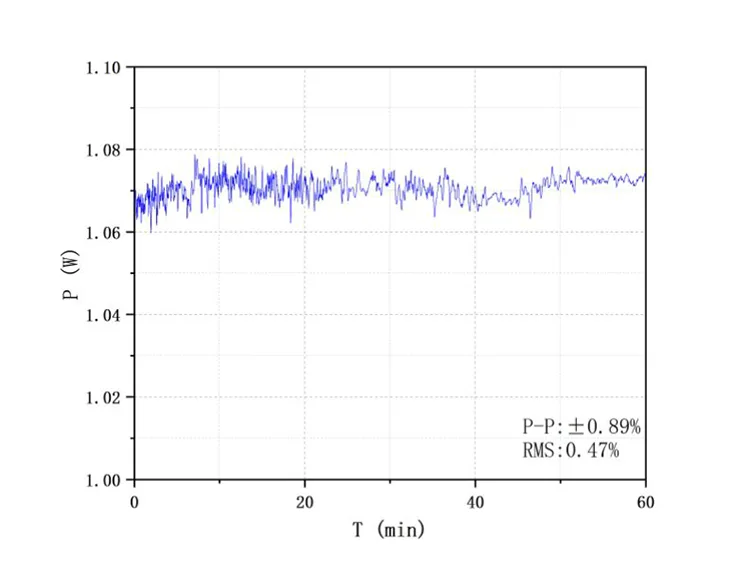

● Potenza laser e stabilità della potenza (test di stabilità della potenza a 1 W)

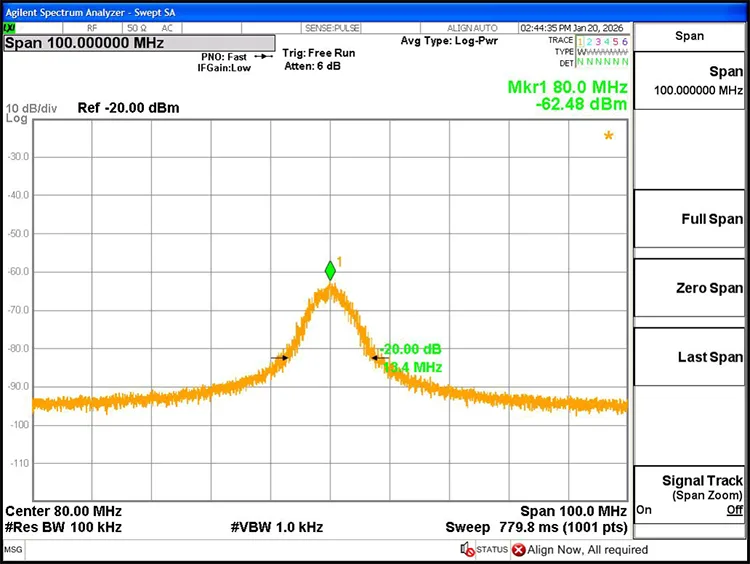

● Larghezza di linea laser a 3 dB: 0,67 MHz

Informazioni per l'ordine: Laser accoppiato a fibra da 1550 nm 1 W

ad esempio: HFL-1550-30-PM-M31

(Informazioni sull'ordine: laser accoppiato a fibra da 1550 nm 1 W, potenza in uscita da 1 W (30 dBm), fibra PM1550, pacchetto moduli).

Scheda tecnica e foglio di prova: Laser accoppiato a fibra da 1550 nm 1 W

Scheda dati

Foglio di prova

Termini di preventivo e pagamento-Laser accoppiato a fibra da 1550 nm 1 W

● Condizioni di preventivo

(1) EXW

(2) DAP

(3) Altro

● Termini di pagamento

PayPal e T/T sono disponibili.

Fasi operative: laser accoppiato a fibra da 1550 nm 1 W

Passaggio 1. Disimballaggio: prima del montaggio verificare che tutti gli accessori siano completi.

● Accessori standard

Passaggio 2. Alimentazione: la porta di alimentazione utilizza un'interfaccia standard DC5,5×2,1 mm. Utilizza solo l'alimentatore originale abbinato (DC 5 V o DC 12 V). Gli adattatori di alimentazione non corretti potrebbero danneggiare la sorgente luminosa. Su richiesta al momento dell'acquisto è disponibile un cavo di alimentazione con connettore a U per il collegamento a un alimentatore switch.

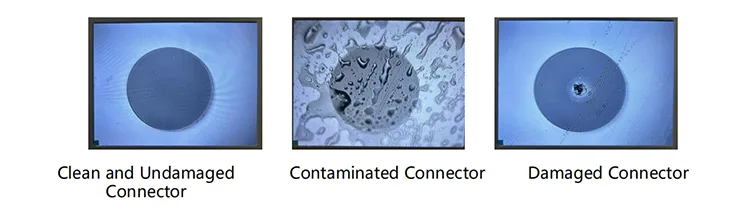

Passaggio 3. Collegamento della fibra di uscita: rimuovi il cappuccio antipolvere dal connettore della fibra, ispeziona l'estremità per rilevare eventuali contaminazioni o danni e assicurati che sia pulito prima di connetterti ad altri dispositivi in ​​fibra o apparecchiature di test. Per i modelli ad alta potenza si consiglia la giunzione a fusione.

Setp4. Connetti al computer host: utilizza il cavo dati seriale USB-RS232 incluso per collegare il modulo al computer. Installa il driver seriale dedicato (fornito da Box Optronics) per abilitare la comunicazione. Senza il driver, il software host non può connettersi al modulo.

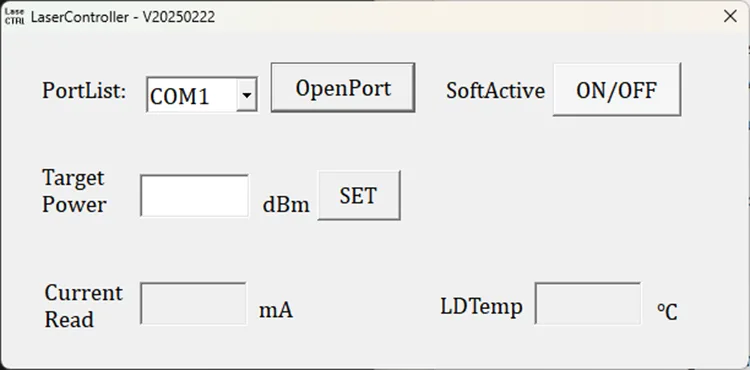

Passaggio 5. Software di controllo: il software host consente di regolare la potenza di uscita e controllare l'uscita del laser tramite il pulsante "SoftActive" (vedere lo schema dell'interfaccia di seguito). Il software visualizza la corrente impostata della pompa, la potenza in uscita e lo stato di monitoraggio della temperatura

Passaggio 6. Dopo l'uso, fare clic sul pulsante di chiusura, spegnere l'alimentazione e scollegare la connessione in fibra.

Note operative e manutenzione: laser accoppiato a fibra da 1550 nm 1 W

● Evitare di collegare/scollegare frequentemente i connettori in fibra per evitare l'accumulo di polvere e danni alle superfici terminali.

● Pulisci i connettori in fibra con un panno privo di lanugine e ispezionali con un rilevatore di estremità della fibra prima della connessione. Collega/scollega sempre le fibre senza alimentazione per evitare bruciature alle estremità. Coprire i connettori non utilizzati con cappucci antipolvere.

● Prendere precauzioni contro umidità, polvere e corrosione; conservare in un luogo asciutto.

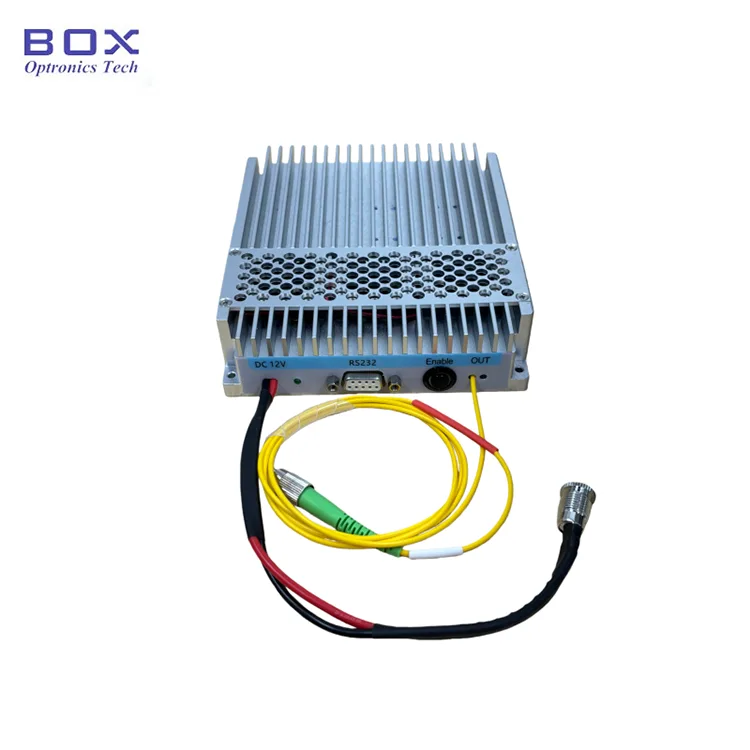

● In caso di utilizzo a lungo termine, posizionarlo su un dissipatore di calore.

Garanzia di qualità e servizio post-vendita: laser accoppiato a fibra da 1550 nm 1 W

● Periodo di garanzia:

Riparazione o sostituzione gratuita per difetti non causati dall'uomo entro 1 anno dall'acquisto. Servizi di manutenzione a pagamento disponibili dopo 1 anno.

● Esclusioni dalla garanzia gratuita:

Durante il periodo di garanzia gratuita, verranno forniti servizi gratuiti di riparazione o sostituzione per guasti causati da problemi di qualità del prodotto. Tuttavia, Box Optronics si riserva il diritto di rifiutare i servizi di riparazione gratuiti nei seguenti casi entro il periodo di garanzia:

(1) Danni causati da fattori naturali (ad esempio fulmini, polvere) o influenze ambientali.

(2) Malfunzionamenti dovuti a utilizzo improprio da parte dell'utente.

(3) Danno fisico evidente causato da errore umano.

(4) Smontaggio, modifica o riparazione non autorizzati.

(5) Etichette di garanzia alterate o incomplete sull'alloggiamento.

(6) Danni o perdite durante il trasporto.
