Sorgente luminosa a banda larga SLD da 840 nm 10 mW 40 nm

Sommario

1. Introduzione della sorgente luminosa a banda larga SLD da 840 nm 10 mW 40 nm

2. Specifiche tecniche

3. Caratteristiche del prodotto

4. Applicazioni tipiche

5. Dettagli del prodotto

6. Guida operativa sicura

7. Informazioni sull'ordine

8. Scheda tecnica e foglio di prova

9. Condizioni di preventivo e pagamento

10. Tempi di consegna

11. Note operative e manutenzione

12. Garanzia di qualità e servizio post-vendita

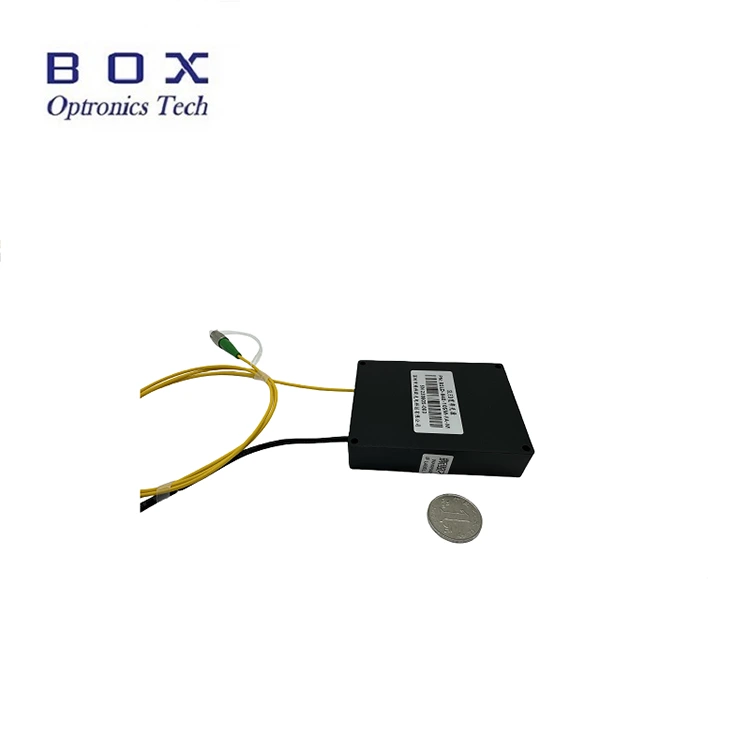

Introduzione al prodotto: sorgente luminosa a banda larga SLD da 840 nm 10 mW 40 nm

Si tratta di una sorgente luminosa a banda larga SLD da 840 nm 10 mW 40 nm che adotta la tecnologia dei diodi superluminescenti, con potenza di uscita superiore a 10 mW, larghezza di banda di -3 dB su 40 nm, spettro piatto, bassa ondulazione ed eccellente stabilità a lungo termine.

Supporta configurazioni da banco e modulari con touchscreen con interfaccia di comunicazione RS-485 e software di monitoraggio per l'integrazione del sistema. Adatto per il rilevamento delle fibre e l'imaging medico. Collegare/scollegare sempre le fibre senza alimentazione per evitare bruciature alle estremità.

Specifiche del prodotto: sorgente luminosa a banda larga SLD da 840 nm 10 mW 40 nm

Caratteristiche del prodotto: sorgente luminosa a banda larga SLD da 840 nm 10 mW 40 nm

Bassa ondulazione spettrale; l

Spettro piatto;

Comunicazioni DB9 femmina (RS485) per una facile integrazione;

Potenza di uscita e tipo di fibra personalizzati.

Applicazioni del prodotto: sorgente luminosa a banda larga SLD da 840 nm 10 mW 40 nm

Rilevamento in fibra ottica;

Imaging medico;

Tomografia a coerenza ottica (OCT).

Dettagli prodotto-Sorgente luminosa a banda larga SLD da 840 nm 10 mW 40 nm

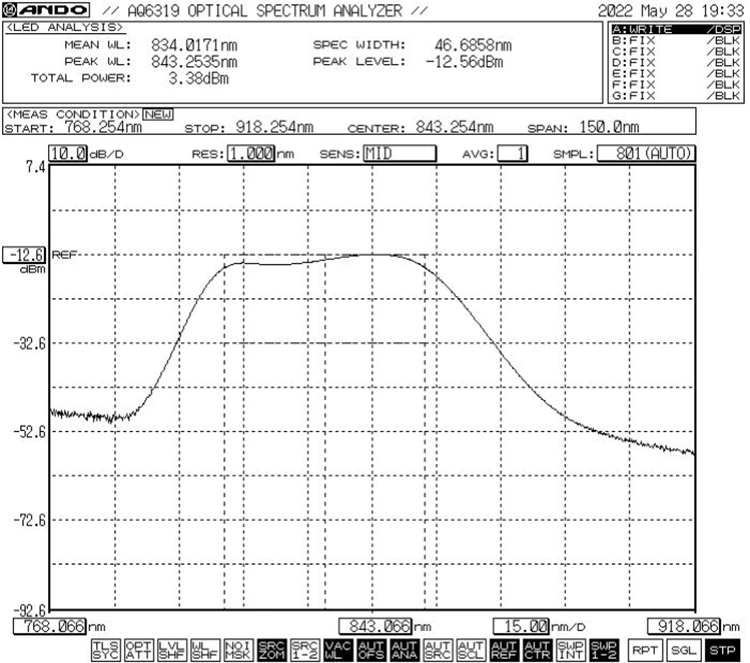

Spettro tipico: -3dB Larghezza di banda Min.40nm /Tip.45nm

Dimensione (mm)

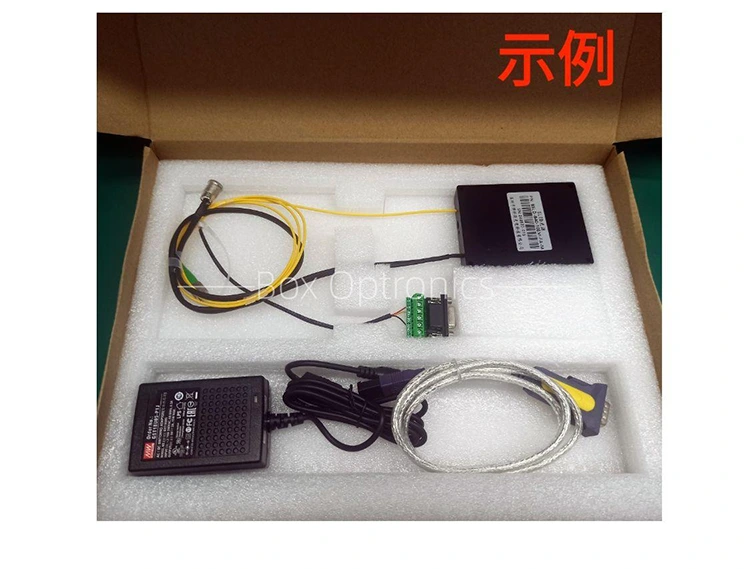

Accessori standard

Passaggi operativi: sorgente luminosa a banda larga SLD da 840 nm 10 mW 40 nm

Passaggio 1. Disimballaggio: prima del montaggio, controllare se tutti gli accessori sono completi, incluso il modulo della sorgente luminosa SLED, il cavo dati USB, il cavo della porta verde, l'alimentatore, il rapporto di prova, ecc.

Passaggio 2. Alimentazione: collegato a un alimentatore a commutazione CC o a un alimentatore regolato che soddisfi i requisiti di alimentazione. Utilizzare solo l'adattatore di alimentazione originale abbinato (DC5V o DC12V). Adattatori di alimentazione non corretti possono danneggiare la sorgente luminosa. (Adattatore di alimentazione fornito secondo gli standard di tensione locali.)

Passaggio 3. Collegamento della fibra di uscita: aprire il cappuccio antipolvere sul connettore o sulla flangia della fibra, controllare l'estremità della fibra e collegare la fibra o giuntare la fibra al dispositivo o al misuratore di potenza da testare dopo aver confermato che non vi siano inquinamento e danni.

Setp4. Connettiti al computer host: utilizza il cavo della porta verde e il cavo dati USB-RS485 DB9 per collegare la sorgente luminosa a banda larga SLD da 840 nm 10 mW 40 nm e il computer; il computer deve prima installare un driver della porta seriale dedicato per identificare il cavo dati della porta seriale USB-RS485, altrimenti il ​​software del computer host e il modulo della sorgente luminosa non possono essere collegati e comunicati correttamente. Si prega di chiedere a Box Optronics il driver.

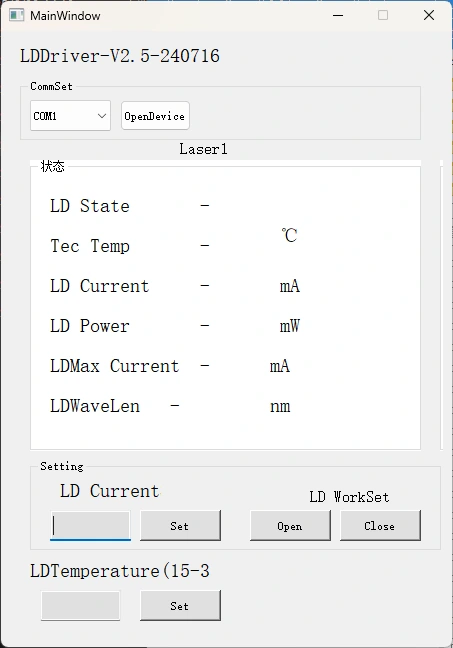

Passaggio 5. Software di controllo: Box Optronics fornisce il comando seriale o il software per PC per controllare la corrente LD e la temperatura LD della sorgente luminosa a banda larga SLD da 840 nm 10 mW 40 nm. Scegli la porta corretta, imposta la corrente e la temperatura, quindi fai clic sul pulsante Apri. (Per evitare danni, aumentare lentamente la corrente del convertitore durante il funzionamento iniziale. Non applicare immediatamente la corrente completa.)

Passaggio 6. Dopo l'uso, fare clic sul pulsante di chiusura, spegnere l'alimentazione e scollegare la connessione in fibra.

Informazioni per l'ordine: sorgente luminosa a banda larga SLD da 840 nm 10 mW 40 nm

ad esempio: BSLD-840-104SM-FA-M

(Informazioni sull'ordine: sorgente luminosa a banda larga SLD da 840 nm 10 mW 40 nm, con fibra SM Hi780, connettore FC/APC, pacchetto moduli, alimentatore 5 V CC).

Per altri requisiti personalizzati, contattare: sales06@boxoptronics.com

Scheda tecnica e scheda test: sorgente luminosa a banda larga SLD da 840 nm 10 mW 40 nm

Scheda dati

Foglio di prova

Condizioni di preventivo e pagamento: sorgente luminosa a banda larga SLD da 840 nm 10 mW 40 nm

Termini di preventivo

(1) EXW:

Se disponi di un account DHL/UPS/FedEx, Box Optronics suggerisce di utilizzare EXW. Spediamo tramite il tuo account; non addebitiamo il costo di spedizione.

(2) DAP:

Se non hai un account, paga in anticipo il costo di spedizione dei prodotti.

(3)Altro

Termini di pagamento

PayPal e T/T sono disponibili.

Tempi di consegna: sorgente luminosa a banda larga SLD da 840 nm 10 mW 40 nm

Produzione: 10 giorni lavorativi. (Se ce ne sono alcuni in stock, la spedizione verrà effettuata più velocemente.)

La logistica internazionale: 3-5 giorni lavorativi.

Note operative e manutenzione: sorgente luminosa a banda larga SLD da 840 nm 10 mW 40 nm

Si sconsiglia di inserire o rimuovere frequentemente i connettori in fibra ottica alle estremità di uscita, per evitare la contaminazione da polvere, che può comportare un aumento della perdita di inserzione, o la bruciatura delle superfici terminali del connettore in fibra.

Pulire i connettori in fibra con un panno privo di lanugine e ispezionarli con un rilevatore di estremità della fibra prima del collegamento. Collegare/scollegare sempre le fibre senza alimentazione per evitare bruciature delle estremità. I connettori in fibra ottica devono essere coperti con cappucci antipolvere.

Se la fibra in uscita deve essere collegata a un'altra fibra, si consiglia di utilizzare una giuntatrice a fusione.

Si prega di prendere precauzioni contro umidità, polvere e corrosione; conservare in un luogo asciutto.

Garanzia di qualità e servizio post-vendita: sorgente luminosa a banda larga SLD da 840 nm 10 mW 40 nm

Periodo di garanzia:

Riparazione o sostituzione gratuita per difetti non causati dall'uomo entro 1 anno dall'acquisto. Servizi di manutenzione a pagamento disponibili dopo 1 anno.

Esclusioni dalla Garanzia Gratuita:

Durante il periodo di garanzia gratuita, verranno forniti servizi gratuiti di riparazione o sostituzione per guasti causati da problemi di qualità del prodotto. Tuttavia, Box Optronics si riserva il diritto di rifiutare i servizi di riparazione gratuiti nei seguenti casi entro il periodo di garanzia:

(1) Danni causati da fattori naturali (ad esempio fulmini, polvere) o influenze ambientali.

(2) Malfunzionamenti dovuti a utilizzo improprio da parte dell'utente.

(3) Danno fisico evidente causato da errore umano.

(4) Smontaggio, modifica o riparazione non autorizzati.

(5) Etichette di garanzia alterate o incomplete sull'alloggiamento.

(6) Danni o perdite durante il trasporto.
