Diodo laser a farfalla DFB da 1392 nm 10 mW

Sommario

1. Introduzione del 1392nm Diodo laser a farfalla DFB da 10 mW

2. Specifiche tecniche

3. Caratteristiche del prodotto

4. Applicazioni tipiche

5. Dettagli del prodotto

6. Informazioni sull'ordinazione

7. Scheda tecnica e scheda di prova

8. Condizioni di preventivo e pagamento

9. Tempo di consegna

10. Note operative

11. Garanzia di qualità e Servizio post-vendita

Introduzione al prodotto

Laser accoppiato a fibra DFB da 1392 nm con farfalla a 14 pin pacchetto, lunghezza d'onda centrale 1392 nm, potenza di uscita tipica 10 mW. TECNOLOGIA integrata, termistore e monitor PD, che supporta fibra SM o fibra PM. Viene utilizzato principalmente nel rilevamento di H2O, negli strumenti ottici e nelle sorgenti luminose di prova. Nota: collegare tramite cavo corretta definizione del PIN, mantenere pulita l'estremità della fibra, sotto controllo TEC. Sovratensione, sovracorrente, ESD, saldatura ad alta temperatura ed eccessiva è vietata la piegatura delle fibre.

Prodotto Specifiche

Prodotto Caratteristiche

● Ad alte prestazioni, laser a feedback distribuito (DFB) multi-quantum well (MQW);

● SMF-28e o fibra PM1550;

● Industria pacchetto farfalla standard a 14 pin sigillato ermeticamente;

● Integrato TEC e PD.

Prodotto Applicazioni

● Fibra ottica distribuita rilevamento;

● Comunicazione in fibra ottica apparecchiature di prova

● Concentrazione del vapore acqueo rilevamento;

● Sorgente luminosa centrale per sistemi TDLAS (spettroscopia di assorbimento laser a diodi accordabili);

● Ricerca e laboratorio Strumenti.

Prodotto Dettagli

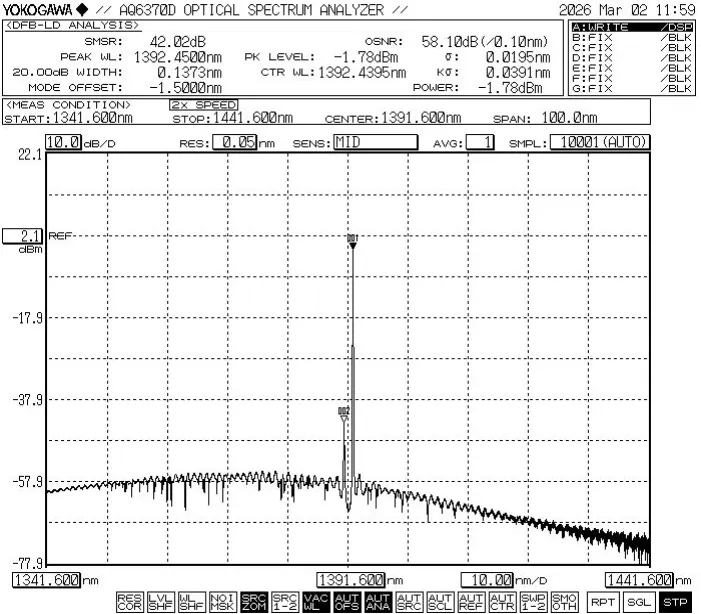

● Spettro tipico: 1392 nm, tolleranza WL di +/- 1 nm.

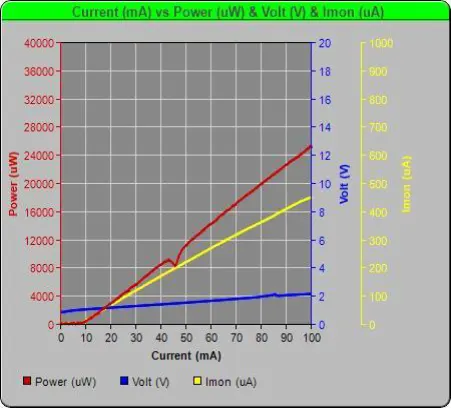

● Diodo laser a farfalla DFB PIV-1392nm da 10 mW

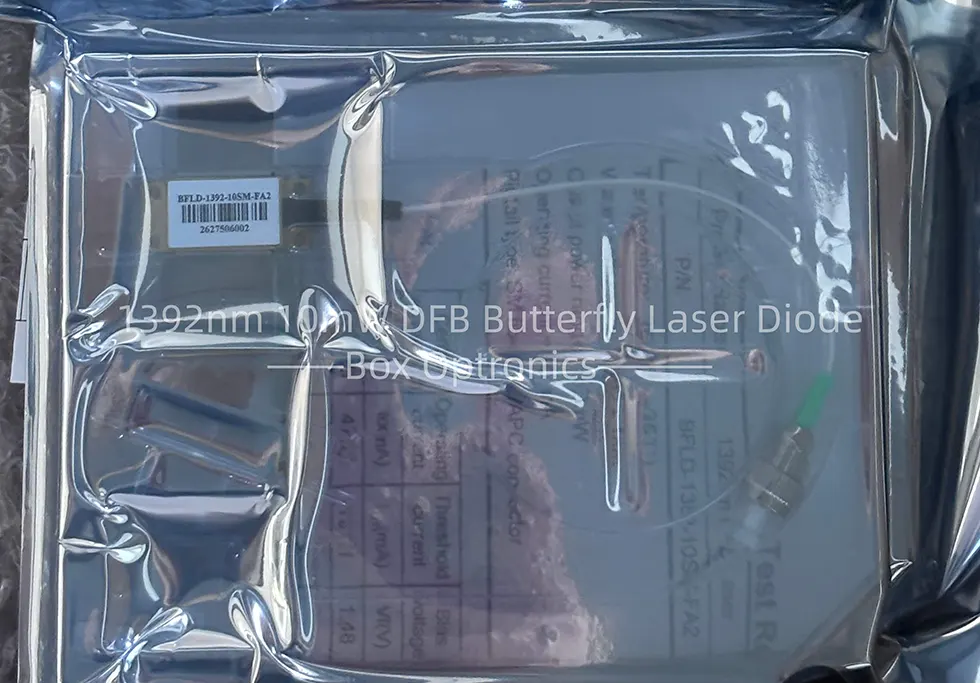

● Esempio di imballaggio

Ordinare informazioni

ad esempio: BFLD-1392-10SM-FA2

(Informazioni per l'ordine: diodo laser a farfalla DFB da 1392 nm 10 mW, con SM fibra, connettore FC/APC, piedinatura tipo 2).

Scheda tecnica e Foglio di prova

Scheda dati

Foglio di prova

Termini di preventivo e pagamento

● Condizioni di preventivo

(1) EXW:

Se disponi di un account DHL/UPS/FedEx, Box Optronics consiglia di utilizzarlo l'EXW. Spediamo tramite il tuo account; non addebitiamo il costo di spedizione.

(2) DAP:

Se non hai un account, paga in anticipo il costo di spedizione i prodotti.

(3)Altro

● Termini di pagamento

PayPal e T/T sono disponibili.

Tempi di consegna

Per la produzione occorrono circa 10 giorni lavorativi. (Se ce ne sono in stock, sarà spedito più velocemente.)

La logistica internazionale potrebbe richiedere 3-5 giorni lavorativi.

Note operative

● Durante il funzionamento, questo dispositivo emette un raggio laser ad alta intensità; fare non guardare direttamente l'estremità della fibra, poiché ciò potrebbe causare lesioni agli occhi.

● Questo dispositivo è sensibile all'elettricità statica; quindi, rigorosa aderenza sono necessarie misure di protezione antistatica durante l'imballaggio, trasporto e utilizzo. Inoltre, è necessario prendere precauzioni per prevenire sbalzi di tensione, poiché la mancata osservanza di tali precauzioni potrebbe causare danni permanenti al dispositivo (ad esempio, garantendo un'adeguata messa a terra dell'apparecchiatura e indossando un dispositivo antistatico cinturino da polso).

● Verificare la stabilità del circuito operativo del prodotto per evitare danni causati da correnti impulsive.

● Le fibre ottiche sono fragili; non utilizzare la fibra per tirare il dispositivo. Quando si inserisce o si rimuove un dispositivo dalla presa, non esercitare pressione oppure tirare la manica situata sul retro dell'alloggiamento dell'apparecchio. Per i dispositivi dotato di connettori, assicurarsi che sia il dispositivo che il connettore della fibra vengono sollevati contemporaneamente durante l'installazione o la rimozione.

● Se i pin richiedono saldatura, la temperatura di saldatura non deve farlo superare i 260°C e il tempo di saldatura non deve superare i 10 secondi. Particolare occorre prestare attenzione a quanto segue: durante il processo di saldatura, il il dispositivo deve essere privo di alimentazione e il saldatore deve essere correttamente messo a terra.

● Quando si utilizza il dispositivo, rispettare rigorosamente la tensione operativa e gamme di corrente specificate nella scheda tecnica. Parametri chiave, incluso Ith (corrente di soglia), Iop max (corrente operativa massima), Vop max (corrente massima). tensione operativa) e λc (lunghezza d'onda centrale): è necessario fare riferimento specificatamente nel rapporto di prova fornito al momento della spedizione.Nota:Funzionamento oltre i valori massimi assoluti possono causare danni permanenti al dispositivo.

Garanzia di qualità e Servizio post-vendita

● Periodo di garanzia:

Riparazione o sostituzione gratuita per difetti non causati dall'uomo entro 1 anno dall'acquisto. Servizi di manutenzione a pagamento disponibili dopo 1 anno.

● Esclusioni dalla garanzia gratuita:

Durante il periodo di garanzia gratuito, servizi di riparazione o sostituzione gratuiti verrà fornito per guasti causati da problemi di qualità del prodotto. Tuttavia, Box Optronics si riserva il diritto di rifiutare i servizi di riparazione gratuiti nei seguenti casi casi entro il periodo di garanzia:

(1) Danni causati da fattori naturali (ad es. fulmini, polvere) o influenze ambientali.

(2) Malfunzionamenti dovuti a utilizzo improprio da parte dell'utente.

(3) Evidenti danni fisici causati da errore umano.

(4) Smontaggio, modifica o riparazione non autorizzati.

(5) Etichette di garanzia alterate o incomplete sull'alloggiamento.

(6) Danni o perdite durante il trasporto.
