Diodo laser PM DFB SM da 1580 nm

Sommario

1. Introduzione del diodo laser PM DFB SM da 1580 nm

2. Specifiche tecniche

3. Caratteristiche del prodotto

4. Applicazioni tipiche

5. Dettagli del prodotto

6. Informazioni sull'ordine

7. Scheda tecnica e foglio di prova

8. Termini di preventivo e pagamento

9. Tempi di consegna

10. Note operative

11. Garanzia di qualità e servizio post-vendita

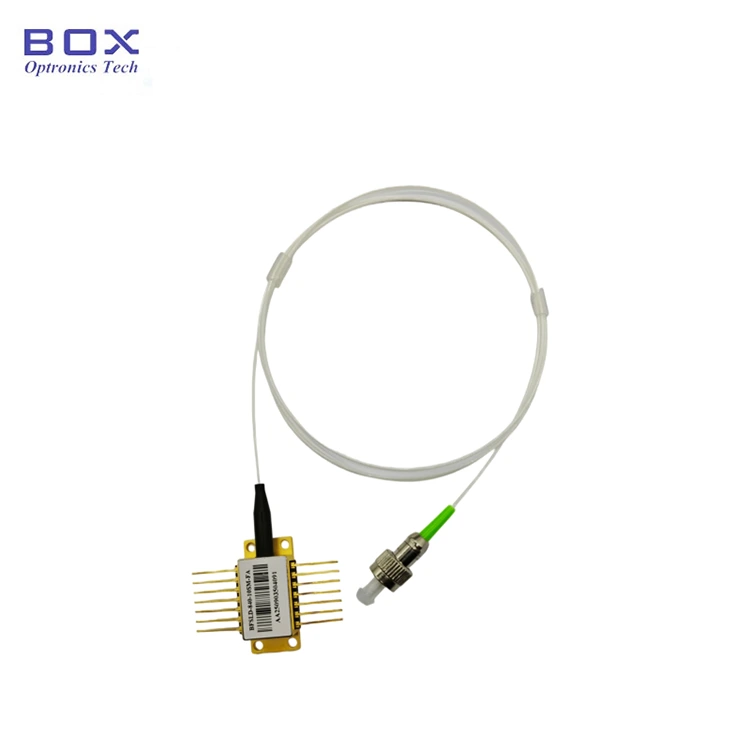

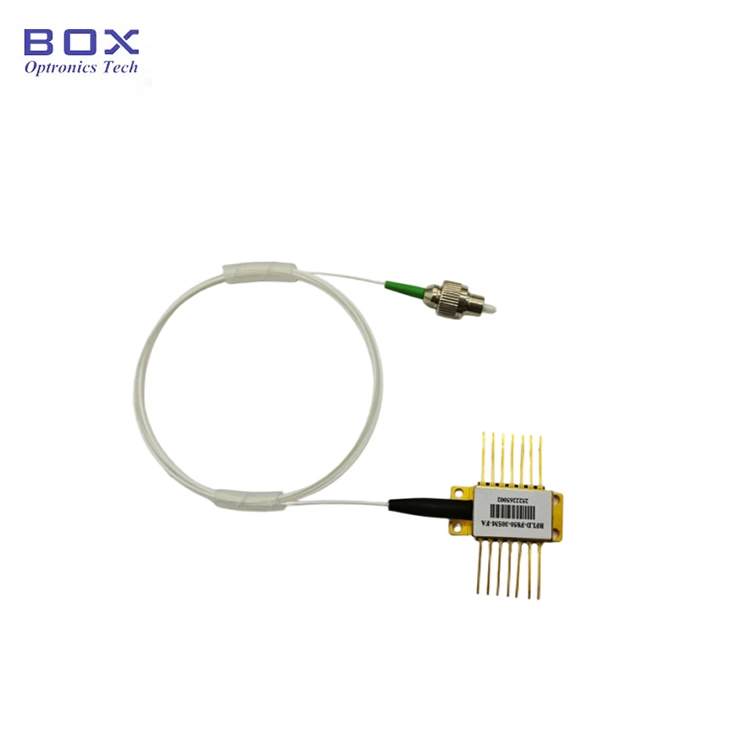

Introduzione al prodotto: diodo laser PM DFB SM da 1580 nm

Il diodo laser PM DFB SM da 1580 nm è dotato di un chip DFB MQW premium con lunghezza d'onda centrale di 1580 nm (tolleranza ± 1 nm) e un tipico rapporto di soppressione della modalità laterale di 40 dB. Progettato con corrente di soglia bassa, basso consumo energetico ed elevata affidabilità, è completamente integrato con un termistore, TEC e un diodo di monitoraggio per prestazioni stabili e continue. Perfettamente adatto per il rilevamento di gas, il test di dispositivi passivi e le applicazioni di rilevamento in fibra ottica.

Specifiche del prodotto: diodo laser PM DFB SM da 1580 nm

Caratteristiche del prodotto: diodo laser PM DFB SM da 1580 nm

● Laser a feedback distribuito (DFB) Multi-Quantum Well (MQW);

● Pacchetto a farfalla a 14 pin con elevata stabilità;

● Termistore integrato, TEC e fotodiodo di monitoraggio;

● Bassa corrente di soglia e basso consumo energetico;

● Il tipo di fibra può essere SMF-28e o fibra PM.

Applicazioni del prodotto: diodo laser PM DFB SM da 1580 nm

● Sensore a fibra ottica;

● Sorgente luminosa per test e misurazioni;

● Sistemi di rilevamento gas;

● Test passivo di dispositivi ottici;

● Comunicazioni in fibra ottica.

Dettagli prodotto-Diodo laser PM DFB SM da 1580 nm

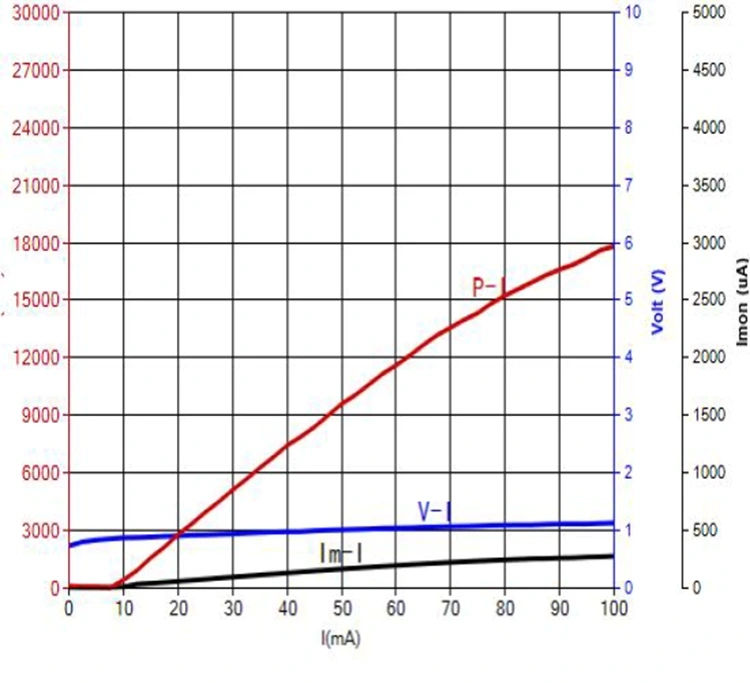

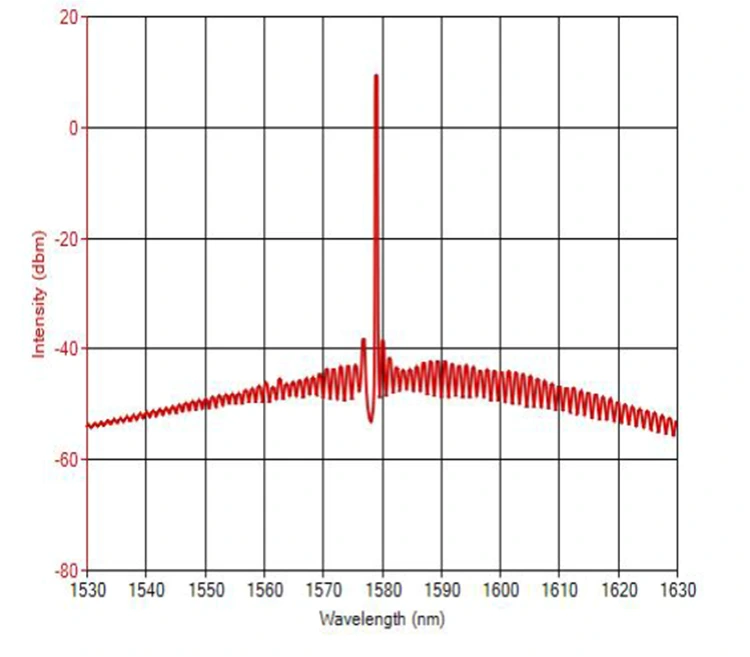

● Spettro tipico e PIV: 1580 nm 10 mW, tolleranza WL di +/- 1 nm.

● Disegno della confezione e definizione PIN-OUT (unità: mm) - Diodo laser DFB SM PM da 1580 nm

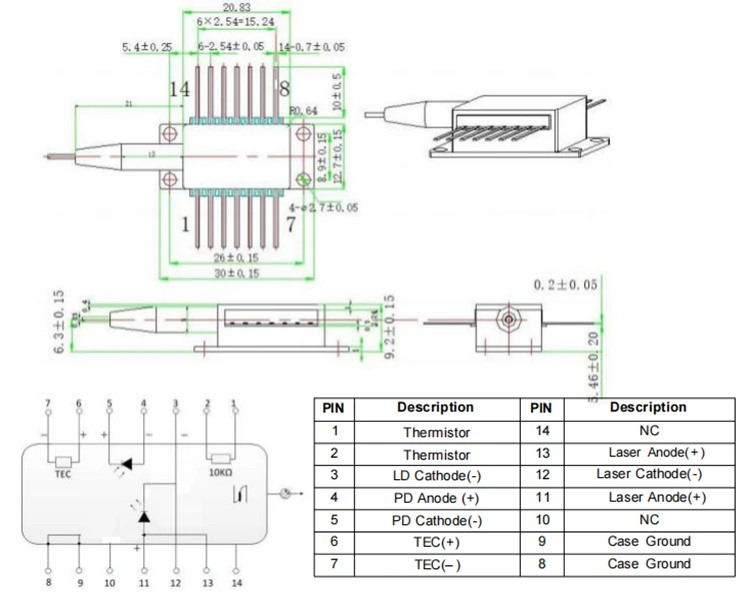

>>>Pinout tipo 1

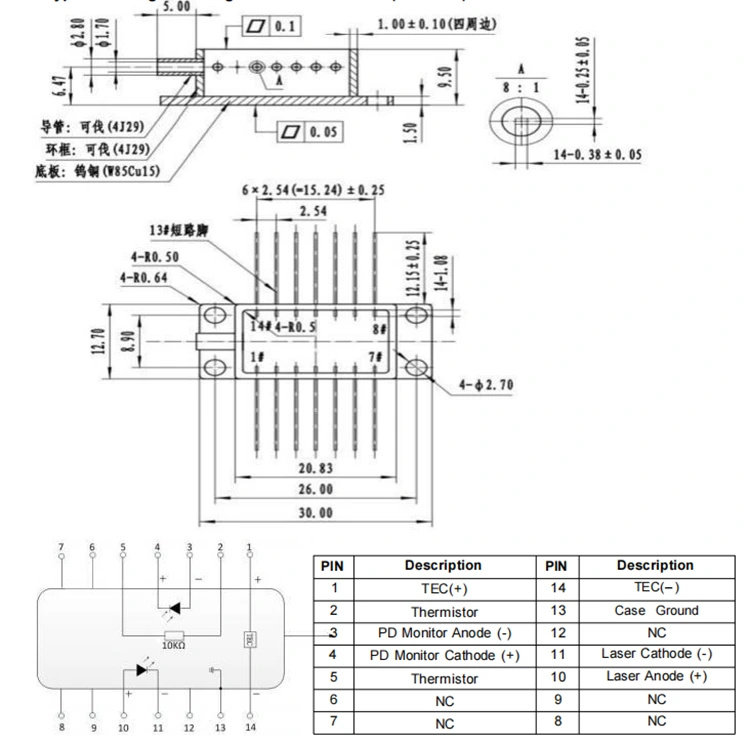

>>>Pianificazione tipo2

Informazioni per l'ordinazione: diodo laser PM DFB SM da 1580 nm

ad esempio: BFLD-1580-10SM-FA2
(Informazioni sull'ordine: diodo laser DFB da 1580 nm, pacchetto a farfalla a 14 pin, potenza in uscita 10 mW, con fibra SM, connettore FC/APC, piedinatura tipo 2).

Scheda tecnica e scheda di prova: diodo laser PM DFB SM da 1580 nm

Scheda dati

Foglio di prova

Termini di preventivo e pagamento-Diodo laser DFB SM PM da 1580 nm

● Condizioni di preventivo

(1) EXW:

Se disponi di un account DHL/UPS/FedEx, Box Optronics suggerisce di utilizzare EXW. Spediamo tramite il tuo account; non addebitiamo il costo di spedizione.

(2) DAP:

Se non hai un account, paga in anticipo il costo di spedizione dei prodotti.

(3)Altro

● Termini di pagamento

PayPal e T/T sono disponibili.

Diodo laser PM DFB SM PM con tempi di consegna di 1580 nm

Produzione: 10 giorni lavorativi. (Se ce ne sono alcuni in stock, la spedizione verrà effettuata più velocemente.)

La logistica internazionale: 3-5 giorni lavorativi.

Note operative: diodo laser PM DFB SM da 1580 nm

● Le fibre ottiche sono fragili; non utilizzare la fibra per tirare il dispositivo. Quando si inserisce o si rimuove un dispositivo dalla presa, non applicare pressione o tirare il manicotto situato nella parte posteriore dell'alloggiamento del dispositivo. Per i dispositivi dotati di connettori, assicurarsi che sia il dispositivo che il connettore in fibra vengano sollevati contemporaneamente durante l'installazione o la rimozione.

● Se i pin richiedono saldatura, la temperatura di saldatura non deve superare i 260°C e il tempo di saldatura non deve superare i 10 secondi. Particolare attenzione deve essere prestata a quanto segue: durante il processo di saldatura, il dispositivo deve essere privo di alimentazione e il saldatore deve essere adeguatamente messo a terra.

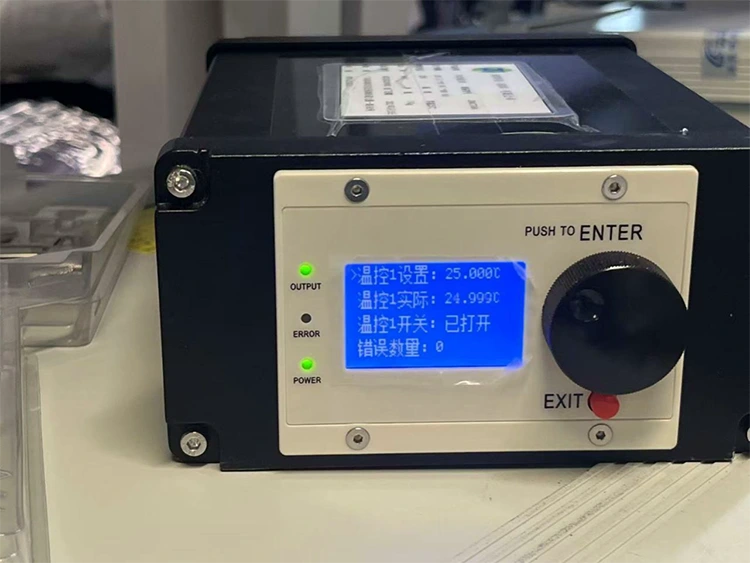

● Prima di accendere il dispositivo, attivare innanzitutto il dispositivo di raffreddamento, quindi applicare l'alimentazione con piccoli incrementi per evitare che il chip si surriscaldi o venga sovraccaricato.

Garanzia di qualità e servizio post-vendita: diodo laser DFB SM PM da 1580 nm

● Periodo di garanzia:

Riparazione o sostituzione gratuita per difetti non causati dall'uomo entro 1 anno dall'acquisto. Servizi di manutenzione a pagamento disponibili dopo 1 anno.

● Esclusioni dalla garanzia gratuita:

Durante il periodo di garanzia gratuita, verranno forniti servizi gratuiti di riparazione o sostituzione per guasti causati da problemi di qualità del prodotto. Tuttavia, Box Optronics si riserva il diritto di rifiutare i servizi di riparazione gratuiti nei seguenti casi entro il periodo di garanzia:

(1) Danni causati da fattori naturali (ad esempio fulmini, polvere) o influenze ambientali.

(2) Malfunzionamenti dovuti a utilizzo improprio da parte dell'utente.

(3) Danno fisico evidente causato da errore umano.

(4) Smontaggio, modifica o riparazione non autorizzati.

(5) Etichette di garanzia alterate o incomplete sull'alloggiamento.

(6) Danni o perdite durante il trasporto.
