Diodo laser DFB BTF da 1532 nm

Sommario

1. Introduzione del 1532nm Diodo laser DFB BTF

2. Specifiche tecniche

3. Caratteristiche del prodotto

4. Applicazioni tipiche

5. Dettagli del prodotto

6. Informazioni sull'ordinazione

7. Scheda tecnica e scheda di prova

8. Condizioni di preventivo e pagamento

9. Tempo di consegna

10. Note operative

11. Garanzia di qualità e Servizio post-vendita

Introduzione al prodotto

Diodo laser DFB BTF da 1532 nm con lunghezza d'onda centrale 1532,68 nm (ITU CH56), potenza di uscita ottica 10 mW. TEC e termistore integrati consentire un funzionamento stabile. Durante il funzionamento, collegare correttamente secondo definizione della piedinatura, controllo della corrente di pilotaggio e della temperatura entro i valori nominali gamma ed evitare danni da scariche elettrostatiche e funzionamento in sovratensione.

Prodotto Specifiche

Caratteristiche del prodotto

● Farfalla pacchetto, TEC integrato;

● Ampia temperatura affidabilità; 

● Alto affidabilità, risposta veloce, buona stabilità.

Applicazioni del prodotto

● C2H2 Gas acetilene rilevamento; 

● Fibra ottica Comunicazione e trasmissione fotonica a microonde;

● Telemetri laser.

Prodotto Dettagli

● Spettro tipico: 1532,68 nm, tolleranza sulla lunghezza d'onda di +/- 0,5 nm.

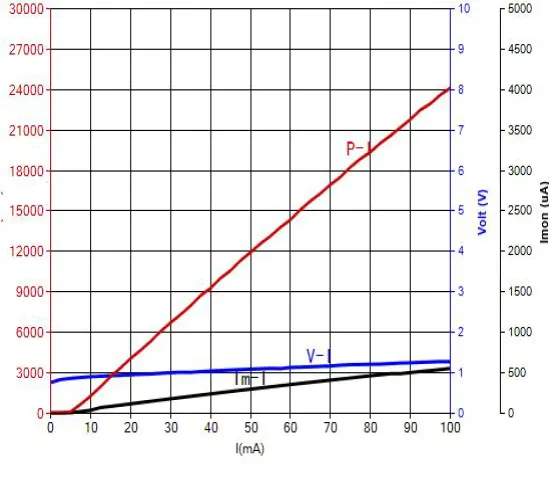

● Laser BTF DFB da 10 mW PIV-1532nm Diodo

● Domande frequenti: diodo laser DFB BTF da 1532 nm

(1) Cos'è il pacchetto BTF?

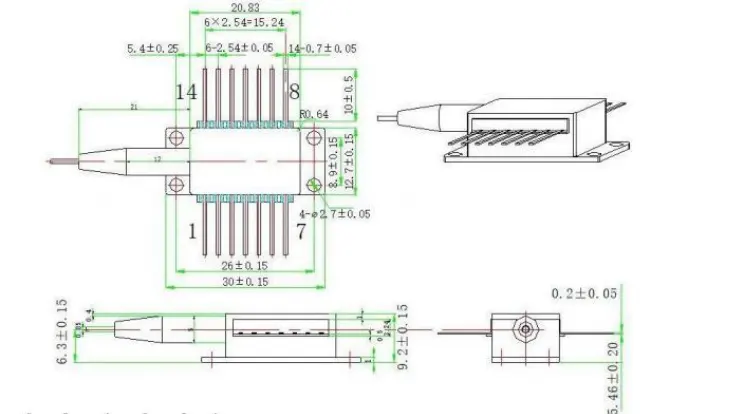

--Il pacchetto BTF (Butterfly) è il pacchetto farfalla standard a 14 pin, il formato di imballaggio di livello industriale più diffuso nel settore dell'optoelettronica industria. Questo pacchetto integra il chip laser, il controllo della temperatura TEC, termistore e fotodiodo, offrendo eccellente ermeticità e termica prestazione gestionale. Non vi è alcuna differenza sostanziale rispetto allo standard confezione a farfalla; "BTF" è comunemente usato come abbreviazione di "Farfalla" nel prodotto denominazione.

(2) Quali modalità di guida supporta questo prodotto?

--Il diodo laser DFB BTF da 1532 nm supporta l'onda continua (CW) operazione. Si consiglia una sorgente di corrente costante a basso rumore (soglia corrente circa 5-20 mA, corrente operativa 50-90 mA), insieme a un TEC controller per la stabilizzazione della temperatura (tipicamente impostato a 25 ℃).

(3) Sono disponibili test a campione?

--Sono supportati i test sui campioni e la produzione di prova in piccoli volumi. Per gli appalti all'ingrosso, offriamo prezzi a volume e preventivi a più livelli.

Ordinare informazioni

ad esempio: BFLD-CH56-10SM-FA

(Informazioni sull'ordine: diodo laser DFB BTF da 1532 nm, potenza di uscita 10 mW, con Fibra SM, connettore FC/APC, piedinatura tipo 1).

Scheda tecnica e scheda di prova

Scheda dati

Foglio di prova

Termini di preventivo e pagamento

● Condizioni di preventivo

(1) EXW:

Se disponi di un account DHL/UPS/FedEx, Box Optronics consiglia di utilizzarlo l'EXW. Spediamo tramite il tuo account; non addebitiamo il costo di spedizione.

(2) DAP:

Se non hai un account, paga in anticipo il costo di spedizione i prodotti.

● Termini di pagamento

PayPal e T/T sono disponibili.

Tempi di consegna

Per la produzione occorrono circa 10 giorni lavorativi. (Se ce ne sono in stock, sarà spedito più velocemente.)

La logistica internazionale potrebbe richiedere 3-5 giorni lavorativi.

Operazione Note

● Durante il funzionamento, questo dispositivo emette un raggio laser ad alta intensità; fare non guardare direttamente l'estremità della fibra, poiché ciò potrebbe causare lesioni agli occhi.

● Questo dispositivo è sensibile all'elettricità statica; quindi, rigorosa aderenza sono necessarie misure di protezione antistatica durante l'imballaggio, trasporto e utilizzo. Inoltre, è necessario prendere precauzioni per prevenire sbalzi di tensione, poiché la mancata osservanza di tali precauzioni potrebbe causare danni permanenti al dispositivo (ad esempio, garantendo un'adeguata messa a terra dell'apparecchiatura e indossando un dispositivo antistatico cinturino da polso).

● Le fibre ottiche sono fragili; non utilizzare la fibra per tirare il dispositivo. Quando si inserisce o si rimuove un dispositivo dalla presa, non esercitare pressione oppure tirare la manica situata sul retro dell'alloggiamento dell'apparecchio. Per i dispositivi dotato di connettori, assicurarsi che sia il dispositivo che il connettore della fibra vengono sollevati contemporaneamente durante l'installazione o la rimozione.

● Prima di accendere tutti i componenti, attivare innanzitutto il dispositivo di raffreddamento e quindi procedere con passaggi di accensione incrementali per evitare il surriscaldamento del chip e sovraccarico.

● Durante il processo di accensione, non applicare mai direttamente una corrente elevata, come questo rischia di danneggiare il chip. Accendi invece il dispositivo al livello attuale vicino alla soglia del chip, quindi aumentare gradualmente la corrente in piccolo aumenta fino al raggiungimento del livello desiderato.

Garanzia di qualità e Servizio post-vendita

● Periodo di garanzia:

Riparazione o sostituzione gratuita per difetti non causati dall'uomo entro 1 anno dall'acquisto. Servizi di manutenzione a pagamento disponibili dopo 1 anno.

● Esclusioni dalla garanzia gratuita:

Durante il periodo di garanzia gratuito, servizi di riparazione o sostituzione gratuiti verrà fornito per guasti causati da problemi di qualità del prodotto. Tuttavia, Box Optronics si riserva il diritto di rifiutare i servizi di riparazione gratuiti nei seguenti casi casi entro il periodo di garanzia:

(1) Danni causati da fattori naturali (ad es. fulmini, polvere) o influenze ambientali.

(2) Malfunzionamenti dovuti a utilizzo improprio da parte dell'utente.

(3) Evidenti danni fisici causati da errore umano.

(4) Smontaggio, modifica o riparazione non autorizzati.

(5) Etichette di garanzia alterate o incomplete sull'alloggiamento.

(6) Danni o perdite durante il trasporto.
