Diodo laser a farfalla DFB da 1567 nm

Sommario

1. Introduzione del 1567nm Diodo laser a farfalla DFB

2. Specifiche tecniche

3. Caratteristiche del prodotto

4. Applicazioni tipiche

5. Dettagli del prodotto

6. Informazioni sull'ordinazione

7. Scheda tecnica e scheda di prova

8. Condizioni di preventivo e pagamento

9. Tempo di consegna

10. Note operative

11. Garanzia di qualità e Servizio post-vendita

Introduzione al prodotto

Diodo laser a farfalla DFB da 1567 nm con multiquantico ben struttura DFB e pacchetto farfalla a 14 pin. Integra TEC e termistore, supporta la fibra SMF 28e monomodale o con mantenimento della polarizzazione uscita, con potenza di uscita tipica di 10 mW, temperatura operativa -20~+70℃, conforme RoHS. Nota ESD protezione e non superare i valori massimi assoluti.

Prodotto Specifiche

Caratteristiche del prodotto

● Multiquantistico Laser a feedback distribuito (DFB) Well (MQW);

● Fibra il tipo può essere fibra SMF-28e o PM;

● 14 pin pacchetto farfalla ad elevata stabilità;

● Stabile 10mW uscita, alto SMSR e buon isolamento ottico.

Applicazioni del prodotto

● Sensore a fibra ottica;

● Sorgente luminosa;

● Monossido di carbonio Gas CO rilevamento;

● Medio e lungo raggio sistemi di comunicazione e test in fibra.

1. Dettagli del prodotto: diodo laser a farfalla DFB da 1567 nm

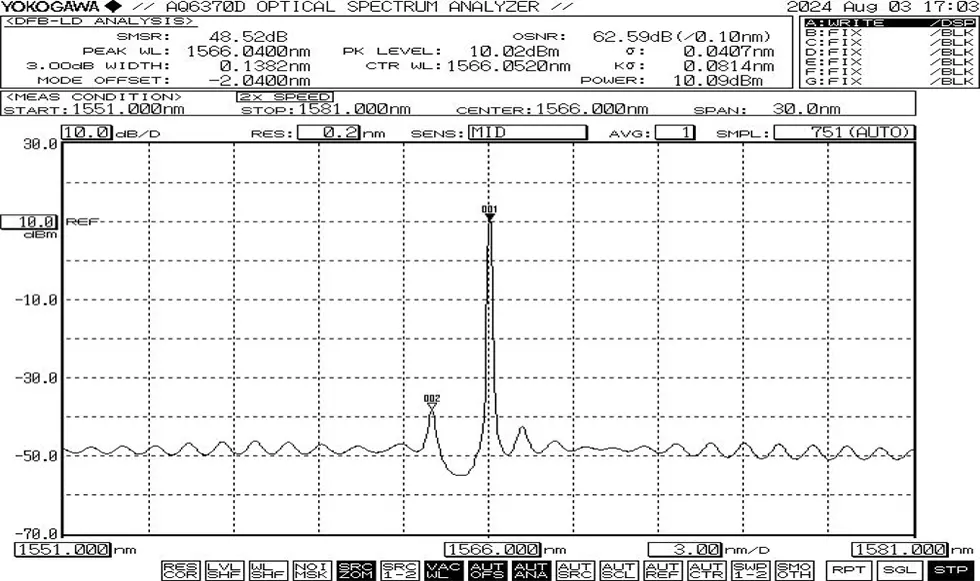

Spettro tipico: 1567 nm, tolleranza WL di +/- 1 nm.

● Disegno della confezione e definizione PIN-OUT (unità: mm) -1567nm DFB Butterfly Diodo laser

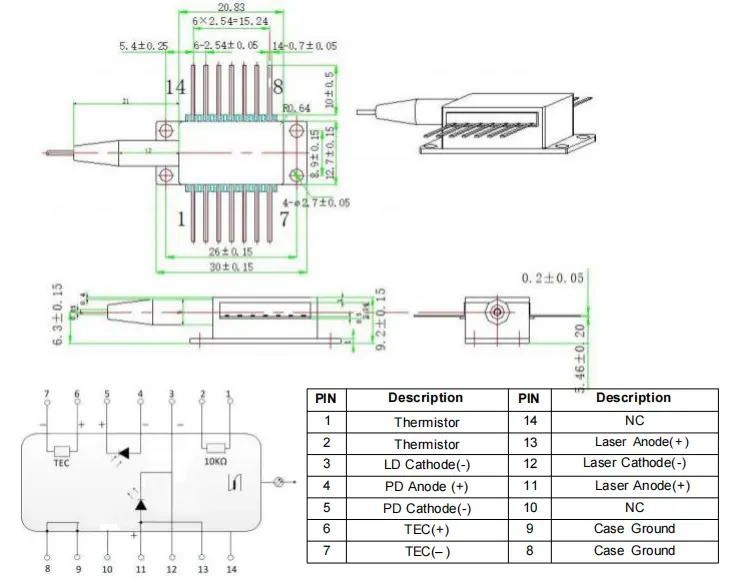

>>>Pianificazione tipo 1

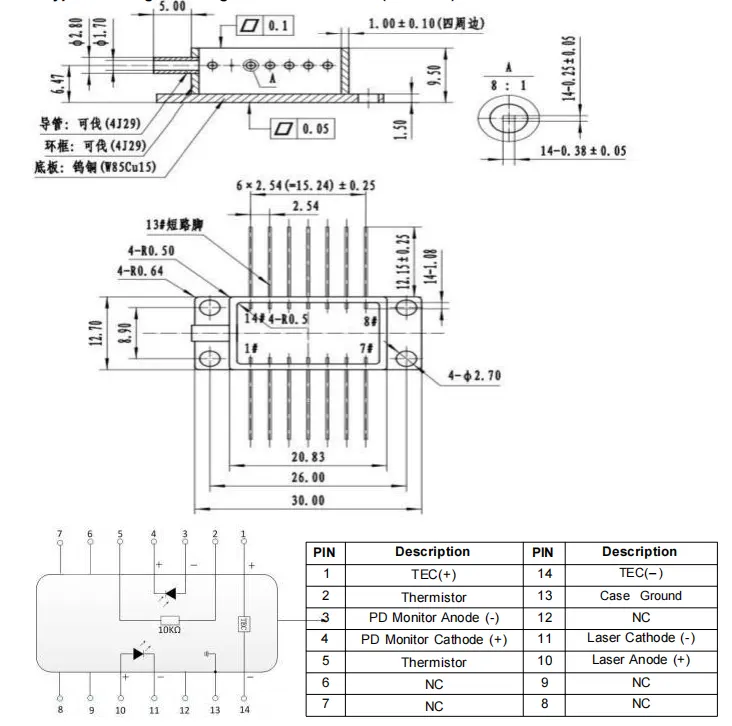

>>>Pianificazione tipo2

Ordinare informazioni

ad esempio: BFLD-1567-10SM-FA

(Informazioni sull'ordine: diodo laser a farfalla DFB da 1567 nm, farfalla a 14 pin pacchetto, potenza in uscita 10 mW, con fibra SM, connettore FC/APC, piedinatura tipo 1).

Scheda tecnica e Foglio di prova

Scheda dati

Foglio di prova

Termini di preventivo e pagamento

● Condizioni di preventivo

(1) EXW:

Se disponi di un account DHL/UPS/FedEx, Box Optronics consiglia di utilizzarlo l'EXW. Spediamo tramite il tuo account; non addebitiamo il costo di spedizione.

(2) DAP:

Se non hai un account, paga in anticipo il costo di spedizione i prodotti.

● Termini di pagamento

PayPal e T/T sono disponibili.

Tempi di consegna

Per la produzione occorrono circa 10 giorni lavorativi. (Se ce ne sono in stock, sarà spedito più velocemente.)

La logistica internazionale potrebbe richiedere 3-5 giorni lavorativi.

Operazione Note

● Durante il funzionamento, questo dispositivo emette un raggio laser ad alta intensità; fare non guardare direttamente l'estremità della fibra, poiché ciò potrebbe causare lesioni agli occhi.

● Questo dispositivo è sensibile all'elettricità statica; quindi, rigorosa aderenza sono necessarie misure di protezione antistatica durante l'imballaggio, trasporto e utilizzo. Inoltre, è necessario prendere precauzioni per prevenire sbalzi di tensione, poiché la mancata osservanza di tali precauzioni potrebbe causare danni permanenti al dispositivo (ad esempio, garantendo un'adeguata messa a terra dell'apparecchiatura e indossando un dispositivo antistatico cinturino da polso).

● Le fibre ottiche sono fragili; non utilizzare la fibra per tirare il dispositivo. Quando si inserisce o si rimuove un dispositivo dalla presa, non esercitare pressione oppure tirare la manica situata sul retro dell'alloggiamento dell'apparecchio. Per i dispositivi dotato di connettori, assicurarsi che sia il dispositivo che il connettore della fibra vengono sollevati contemporaneamente durante l'installazione o la rimozione.

● Se i pin richiedono saldatura, la temperatura di saldatura non deve farlo superare i 260°C e il tempo di saldatura non deve superare i 10 secondi. Particolare occorre prestare attenzione a quanto segue: durante il processo di saldatura, il il dispositivo deve essere privo di alimentazione e il saldatore deve essere correttamente messo a terra.

● Prima di accendere tutti i componenti, attivare innanzitutto il dispositivo di raffreddamento e quindi procedere con passaggi di accensione incrementali per evitare il surriscaldamento del chip e sovraccarico.

2. Garanzia di qualità e servizio post-vendita: laser a farfalla DFB da 1567 nm Diodo

● Periodo di garanzia:

Riparazione o sostituzione gratuita per difetti non causati dall'uomo entro 1 anno dall'acquisto. Servizi di manutenzione a pagamento disponibili dopo 1 anno.

● Esclusioni dalla garanzia gratuita:

Durante il periodo di garanzia gratuito, servizi di riparazione o sostituzione gratuiti verrà fornito per guasti causati da problemi di qualità del prodotto. Tuttavia, Box Optronics si riserva il diritto di rifiutare i servizi di riparazione gratuiti nei seguenti casi casi entro il periodo di garanzia:

(1) Danni causati da fattori naturali (ad es. fulmini, polvere) o influenze ambientali.

(2) Malfunzionamenti dovuti a utilizzo improprio da parte dell'utente.

(3) Evidenti danni fisici causati da errore umano.

(4) Smontaggio, modifica o riparazione non autorizzati.

(5) Etichette di garanzia alterate o incomplete sull'alloggiamento.

(6) Danni o perdite durante il trasporto.
