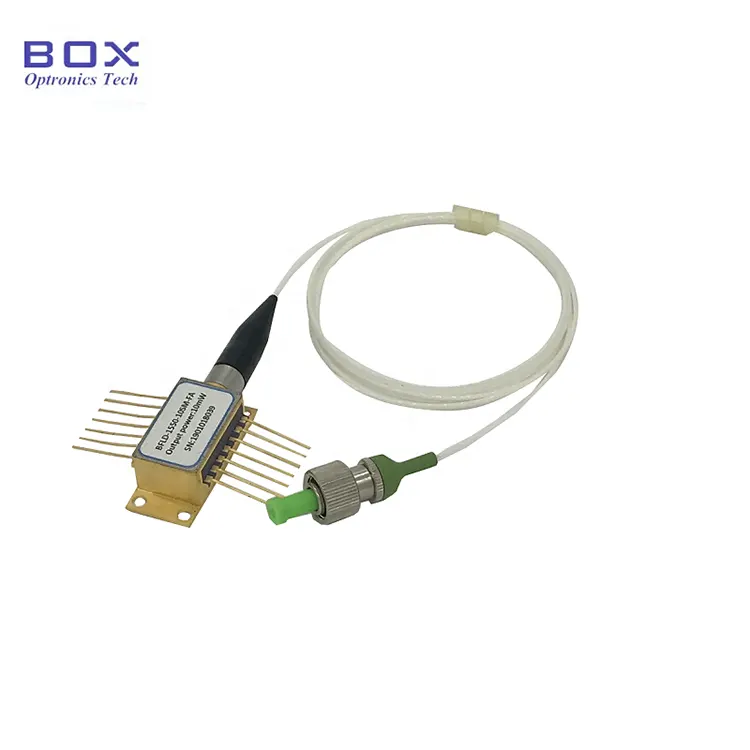

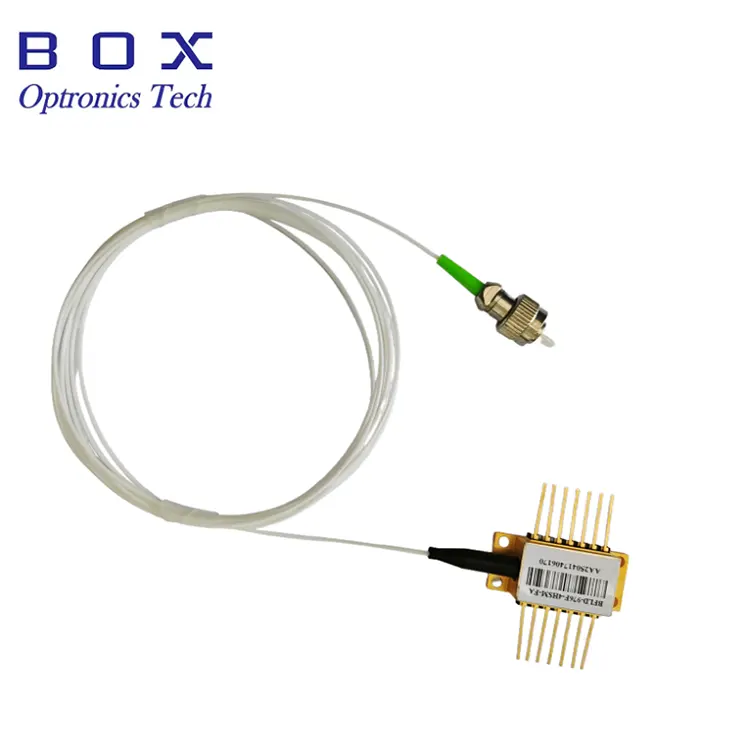

Diodo laser a farfalla DFB da 1625 nm 10 mW con Struttura DFB con pozzo multi-quantico e pacchetto a farfalla a 14 pin. Si integra TEC e termistore, supporta SMF-28e monomodale o con mantenimento della polarizzazione uscita in fibra, con una lunghezza d'onda centrale di 1625 nm e una potenza di uscita tipica 10 mW. Presenta un SMSR elevato e prestazioni spettrali eccellenti. Per favore controlla pilotare corrente, tensione e temperatura di fusione, fornire ESD e temperatura protezione e non superare i valori massimi assoluti.
|
Parametro |
Simbolo |
Condizione |
minimo |
Tip. |
Massimo. |
Unità |
|
Lunghezza d'onda operativa |
λC |
Orario, 25 ℃ |
1622 |
1625 |
1628 |
nm |
|
Potenza di uscita ottica |
PF |
— |
6 |
10 |
— |
mW |
|
Corrente di soglia |
ITH |
25 ℃ |
— |
8 |
15 |
mA |
|
Corrente operativa |
IOP |
CW |
— |
— |
90 |
mA |
|
Tensione operativa |
VOP |
25 ℃ |
— |
1.1 |
2.0 |
V |
|
Soppressione della modalità laterale rapporto |
SMSR |
— |
35 |
40 |
— |
dB |
|
Isolamento ottico |
ISO |
25 ℃ |
35 |
— |
— |
dB |
|
Ampiezza spettrale (-20 dB) |
Δλ |
— |
— |
0.1 |
1.0 |
nm |
|
Estinzione della polarizzazione rapporto |
E.R |
Fibra PM |
18 |
— |
— |
dB |
|
Temp. lunghezza d'onda coefficiente |
△λ/△T |
— |
— |
0.08 |
0.12 |
nm/℃ |
|
Monitorare la corrente |
IMON |
VRM=5V |
50 |
— |
1500 |
μA |
|
MPD Corrente oscura |
ID |
VRM=5V |
— |
— |
50 |
μA |
|
Resistenza del termistore |
RTH |
25 ℃ |
9.5 |
10 |
10.5 |
kΩ |
|
Valore B del termistore |
β |
25℃/80℃ |
— |
3950 |
— |
K |
● Multiquantistico Laser a feedback distribuito (DFB) Well (MQW);
● Fibra il tipo può essere fibra SMF-28e o PM;
● Stabile Uscita da 10 mW, SMSR elevato e buon isolamento ottico;
● Ampia temperatura intervallo: -20~ +70℃.
● Fibra ottica comunicazioni;
● Sensore a fibra ottica;
● Gas di etilene (C2H4). rilevamento.
● Spettro tipico: 1625 nm, tolleranza WL di +/- 3 nm.

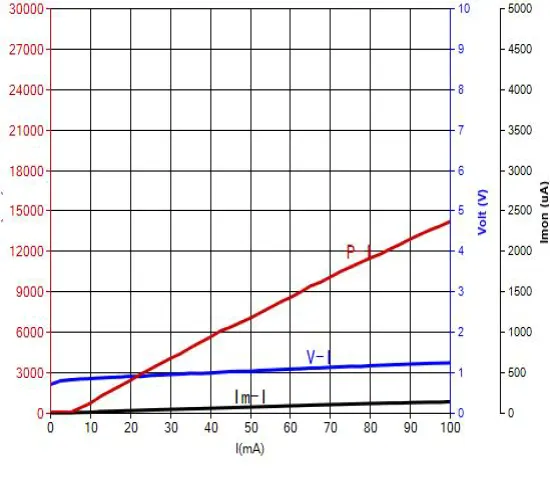

● Diodo laser PIV-1625nm 10 mW DFB BTF
|
Nome |
Lunghezza d'onda |
Potenza in uscita |
Tipo di fibra |
Connettore |
PIN-OUT |
|
BFLD |
-XXXX |
-XX |
XX |
-XX |
X |
|
Diodo laser DFB |
1625:1625 nm 1392:1392nm 760:760nm 1683:1683nm Altro |
10:10 mW Altro |
SM: modalità singola PM: mantenimento della polarizzazione
|
FA: FC/APC SA: SC/APC Altro |
NULL: tipo 1 2:Digitare 2 |
ad esempio: BFLD-1625-10SM-FA
(Informazioni sull'ordine: diodo laser DFB BTF da 1625 nm, potenza di uscita 10 mW, con fibra SM, connettore FC/APC, piedinatura tipo 1).
● Condizioni di preventivo
(1) EXW:
Se disponi di un account DHL/UPS/FedEx, Box Optronics consiglia di utilizzarlo l'EXW. Spediamo tramite il tuo account; non addebitiamo il costo di spedizione.
(2) DAP:
Se non hai un account, paga in anticipo il costo di spedizione i prodotti.
(3)Altro
● Termini di pagamento
PayPal e T/T sono disponibili.
Per la produzione occorrono circa 10 giorni lavorativi. (Se ce ne sono in stock, sarà spedito più velocemente.)
La logistica internazionale potrebbe richiedere 3-5 giorni lavorativi.
● Durante il funzionamento, questo dispositivo emette un raggio laser ad alta intensità; fare non guardare direttamente l'estremità della fibra, poiché ciò potrebbe causare lesioni agli occhi.
● Questo dispositivo è sensibile all'elettricità statica; quindi, rigorosa aderenza sono necessarie misure di protezione antistatica durante l'imballaggio, il trasporto, e utilizzo. Inoltre, è necessario adottare precauzioni per impedire l'alimentazione elettrica sovratensioni, in quanto la mancata osservanza di tali precauzioni potrebbe causare danni permanenti al dispositivo (ad es. garantire un'adeguata messa a terra dell'apparecchiatura e indossare un braccialetto antistatico).
● Se i pin richiedono saldatura, la temperatura di saldatura non deve farlo superare i 260°C e il tempo di saldatura non deve superare i 10 secondi. Particolare occorre prestare attenzione a quanto segue: durante il processo di saldatura, il il dispositivo deve essere privo di alimentazione e il saldatore deve essere correttamente messo a terra.
● Periodo di garanzia:
Riparazione o sostituzione gratuita per difetti non causati dall'uomo entro 1 anno dall'acquisto. Servizi di manutenzione a pagamento disponibili dopo 1 anno.
● Esclusioni dalla garanzia gratuita:
Durante il periodo di garanzia gratuito, servizi di riparazione o sostituzione gratuiti verrà fornito per guasti causati da problemi di qualità del prodotto. Tuttavia, Box Optronics si riserva il diritto di rifiutare i servizi di riparazione gratuiti nei seguenti casi casi entro il periodo di garanzia:
(1) Danni causati da fattori naturali (ad es. fulmini, polvere) o influenze ambientali.
(2) Malfunzionamenti dovuti a utilizzo improprio da parte dell'utente.
(3) Evidenti danni fisici causati da errore umano.
(4) Smontaggio, modifica o riparazione non autorizzati.
(5) Etichette di garanzia alterate o incomplete sull'alloggiamento.
(6) Danni o perdite durante il trasporto.
