Diodo laser DFB da 1574 nm per il rilevamento di CO2

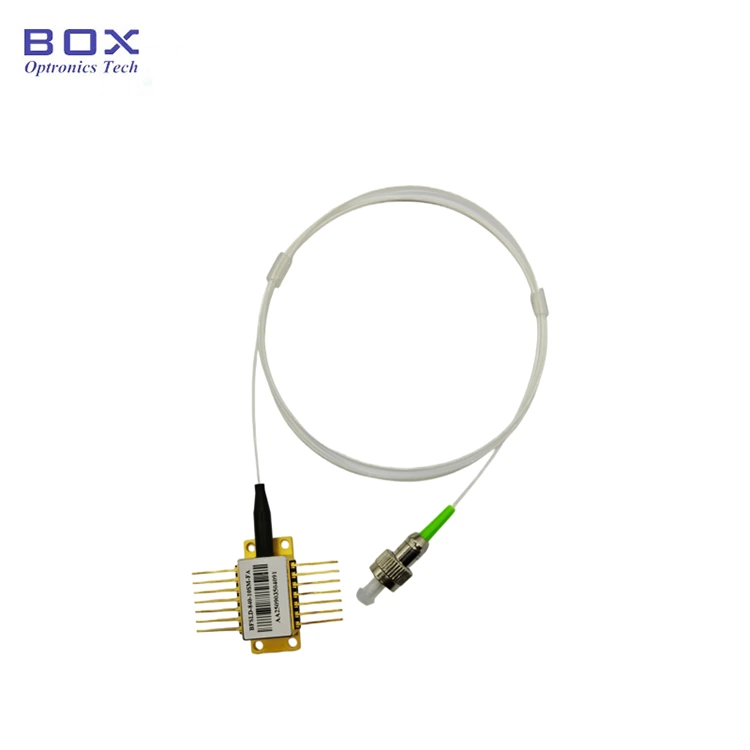

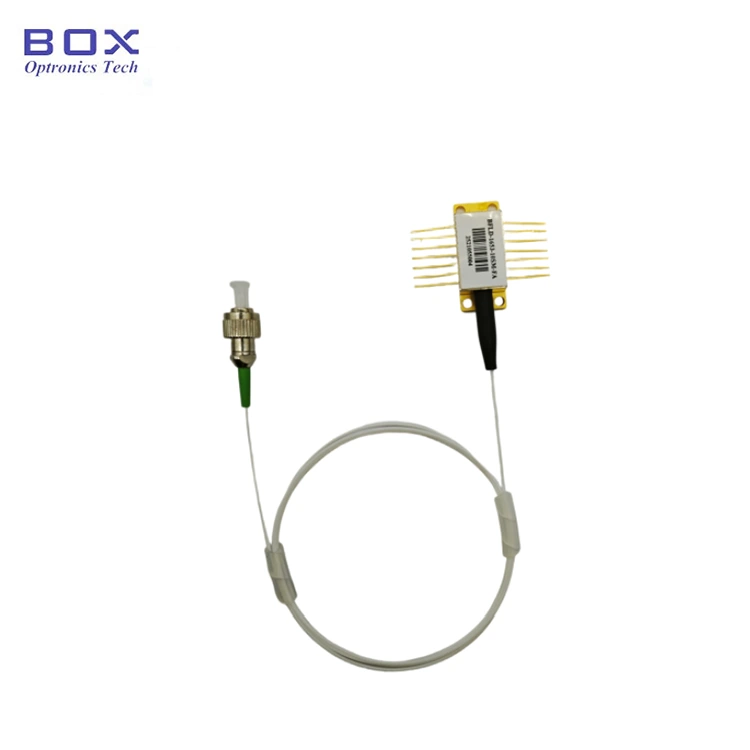

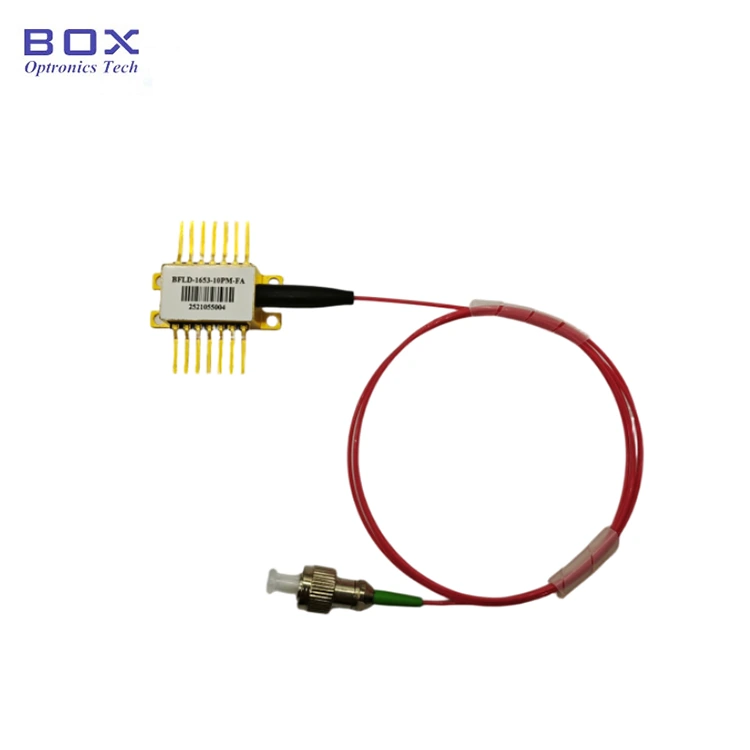

Panoramica del prodotto: diodo laser DFB da 1574 nm per il rilevamento di CO2

Il diodo laser DFB da 1574 nm per il rilevamento di CO2 fornisce una potenza di uscita ottica di 10 mW o 20 mW tramite fibra monomodale o fibra a mantenimento della polarizzazione con un connettore FC/APC.

Caratterizzato da una stretta larghezza di linea spettrale di 3 MHz tipici (FWHM) e un elevato rapporto di soppressione della modalità laterale di ≥ 35 dB (40 dB tipici), il laser DFB fornisce la purezza spettrale e la precisione della lunghezza d'onda necessarie per la spettroscopia di assorbimento laser a diodi accordabili (TDLAS) e altre tecniche di rilevamento di gas ad alta risoluzione.

Alloggiato in un contenitore a farfalla a 14 pin standard del settore con due opzioni di configurazione del pinout, integrato con TEC, termistore, monitor PD e isolatore. Il laser è compatibile con le schede driver laser a farfalla standard e i progetti di sistema.

Caratteristiche principali: diodo laser DFB da 1574 nm per il rilevamento di CO2

· Lunghezza d'onda centrale: 1574 nm (intervallo 1573–1575 nm), adattata alla linea di assorbimento del gas CO2

· Elevata potenza di uscita ottica: 10 mW o 20 mW

· Ampia larghezza di banda di modulazione: 2,5 GHz tipica (-3 dB)

· Isolatore ottico integrato: isolamento ≥30 dB

· Raffreddatore termoelettrico (TEC) integrato e termistore da 10 kΩ per la stabilizzazione della lunghezza d'onda

· Coefficiente di temperatura della lunghezza d'onda: 0,09 nm/°C tipico (da 15°C a 35°C)

· Coefficiente di corrente della lunghezza d'onda: 0,01 nm/mA tipico per la sintonizzazione della lunghezza d'onda

· Pacchetto a farfalla a 14 pin standard del settore, opzioni di piedinatura di Tipo 1 e Tipo 2

· Corrente di soglia bassa: 10 mA~35 mA

· Fotodiodo di monitoraggio integrato per il monitoraggio della potenza

Applicazioni tipiche: diodo laser DFB da 1574 nm per il rilevamento di CO2

· Rilevamento e monitoraggio del gas CO2 basati sulla spettroscopia di assorbimento laser a diodi accordabili (TDLAS)

· Spettroscopia a modulazione di lunghezza d'onda (WMS) per rilevamento di CO₂ ad alta sensibilità e gas in tracce

· Sistemi di rilevamento in fibra ottica basati su FBG e tecniche di misurazione interferometriche

· Attrezzature per test e misurazione delle comunicazioni in fibra ottica

· Applicazioni di analisi del respiro e rilevamento di gas biomedico

· Ricerca e sviluppo nei laboratori di fotonica e rilevamento ottico

· Integrazione OEM negli analizzatori di gas e negli strumenti di monitoraggio ambientale

Specifiche del prodotto: diodo laser DFB da 1574 nm per il rilevamento di CO2

Valutazioni massime assolute

Caratteristiche elettro-ottiche (T = temperatura laser 25°C)

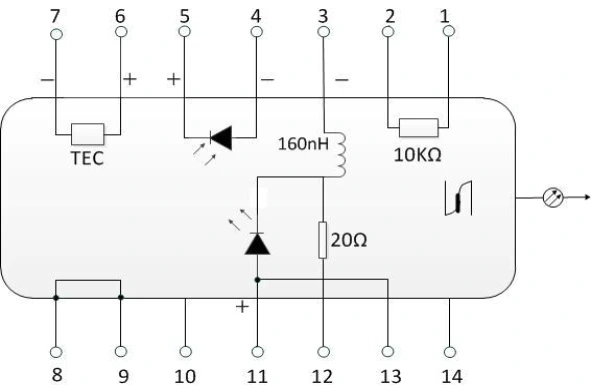

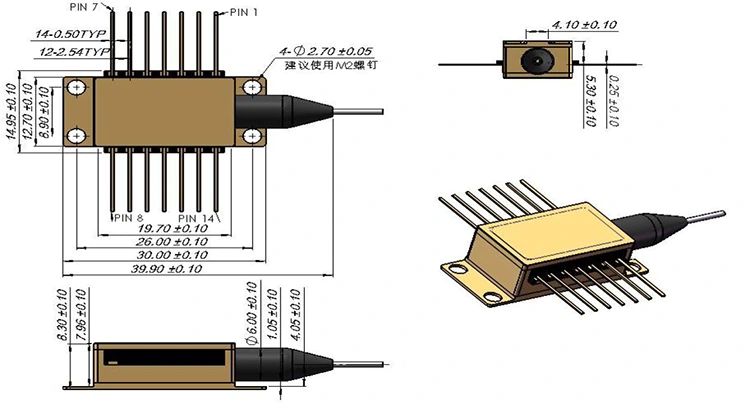

Definizione del pacchetto e dei pin Diodo laser DFB da 1574 nm per il rilevamento di CO2

Configurazione di tipo 1 pin

Configurazione di tipo 2 pin

Informazioni sull'ordinazione

Nomenclatura dei modelli

BFLD - XXXX - XX - XX - XX X

Esempio: BFLD-1574-20PM-FA2

Domande frequenti (FAQ) Diodo laser DFB da 1574 nm per il rilevamento di CO2

D: In che modo il TEC integrato migliora le prestazioni di rilevamento della CO2?

R: Il TEC e il termistore integrati stabilizzano la temperatura del chip laser, riducendo al minimo la deriva della lunghezza d'onda e della potenza di uscita. Poiché la lunghezza d'onda del laser DFB dipende dalla temperatura, un controllo termico preciso aiuta a mantenere l'allineamento con la funzione di assorbimento di CO₂ target. Il TEC fornisce una regolazione grossolana della lunghezza d'onda, mentre la regolazione fine della lunghezza d'onda può essere ottenuta attraverso la modulazione della corrente di iniezione.

D: Perché un isolatore ottico integrato è importante per i sistemi di rilevamento del gas?

R: L'isolatore ottico integrato riduce il feedback ottico causato dai riflessi provenienti dalle connessioni in fibra e dai componenti ottici. Ciò migliora la stabilità dell'uscita laser e riduce la sensibilità ai disturbi ottici esterni, il che è particolarmente importante per i sistemi di rilevamento gas TDLAS e WMS ad alta sensibilità.

D: Posso ottenere una lunghezza d'onda personalizzata per una specie di gas diversa?

R: Sì, Box Optronics fornisce sorgenti laser DFB a lunghezze d'onda ottimizzate per diverse applicazioni di rilevamento dei gas, incluse ma non limitate a CO2 (1574 nm), CH4 (1653 nm), H2O (1392 nm) e O2 (760 nm). Supportiamo anche le lunghezze d'onda dei canali CWDM e DWDM per applicazioni di comunicazione. Contattaci con i tuoi requisiti specifici di lunghezza d'onda e il nostro team di ingegneri esaminerà la fattibilità.

D: Quali circuiti di azionamento e controllo sono necessari per questo laser?

R: Il laser DFB da 1574 nm richiede un driver del diodo laser con un'adeguata limitazione di corrente, un controller di temperatura per il TEC integrato e, facoltativamente, un ingresso di modulazione per la scansione della lunghezza d'onda nelle applicazioni TDLAS. Il fotodiodo del monitor può essere utilizzato per il controllo automatico della potenza (APC).
