Diodo laser accoppiato a fibra DFB da 1651 nm

Sommario

1. Introduzione del 1651nm Diodo laser accoppiato a fibra DFB

2. Specifiche tecniche

3. Caratteristiche del prodotto

4. Applicazioni tipiche

5. Dettagli del prodotto

6. Informazioni sull'ordinazione

7. Scheda tecnica

8. Condizioni di preventivo e pagamento

9. Tempo di consegna

10. Note operative

11. Garanzia di qualità e Servizio post-vendita

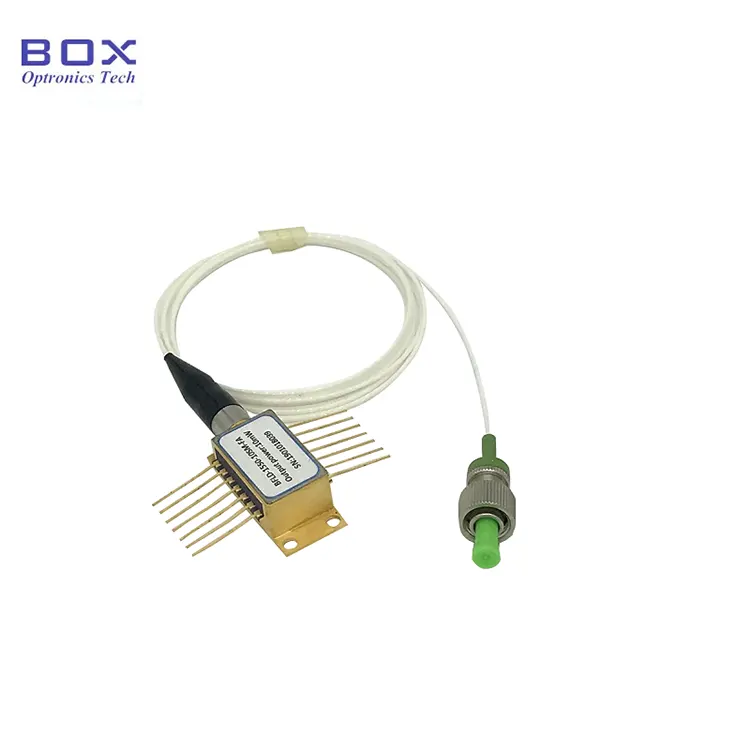

Introduzione al prodotto: fibra DFB da 1651 nm Diodo laser accoppiato

Si tratta di un diodo laser accoppiato a fibra DFB da 1651 nm con a chip DFB multi-quantum well e un pacchetto butterfly a 14 pin. Integra TEC controllo della temperatura e termistore, supporta modalità singola/mantenimento della polarizzazione uscita in fibra, con potenza di uscita tipica di 10 mW e lunghezza d'onda centrale di 1651 nm. Adatto per comunicazioni in fibra, rilevamento in fibra, strumenti ottici, e sistemi di sorgenti luminose dedicati, è facile da usare e altamente affidabile. Si prega di controllare rigorosamente la corrente di azionamento, la tensione e la temperatura di saldatura, fornire protezione ESD ed evitare di superare i valori massimi assoluti.

Prodotto Specifiche: diodo laser accoppiato a fibra DFB da 1651 nm

Prodotto Caratteristiche: diodo laser accoppiato a fibra DFB da 1651 nm

● Supporta Accoppiamento in fibra SMF-28e o PMF-1550, connettore FC/APC;

● 14 pin Pacchetto farfalla;

● Integrato termistore e TEC;

● Largo intervallo di temperatura operativa.

Prodotto Applicazioni: diodo laser accoppiato a fibra DFB da 1651 nm

● Fibra ottica comunicazione;

● Strumento ottico;

● CH4 Analisi gas metano;

● Rilevamento in fibra ottica.

Prodotto Dettagli-Diodo laser accoppiato a fibra DFB da 1651 nm

● Disegno della confezione e definizione PIN-OUT (unità: mm) - Fibra DFB da 1651 nm Diodo laser accoppiato

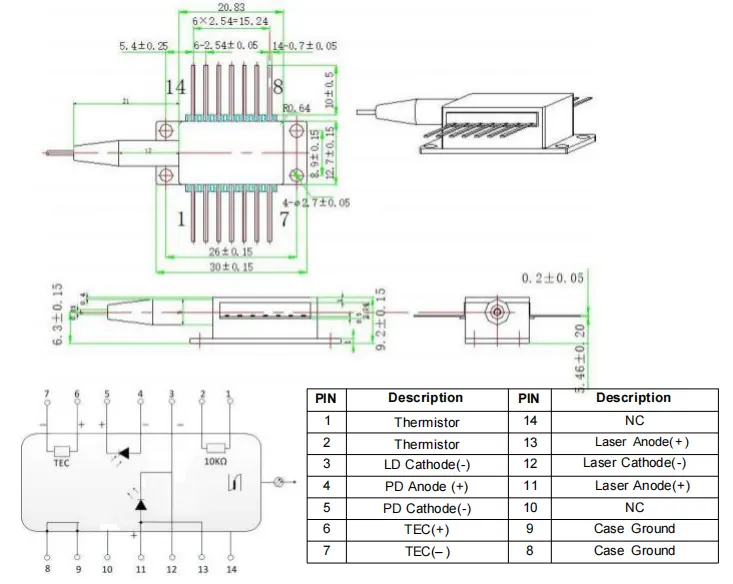

>>>Pianificazione tipo 1

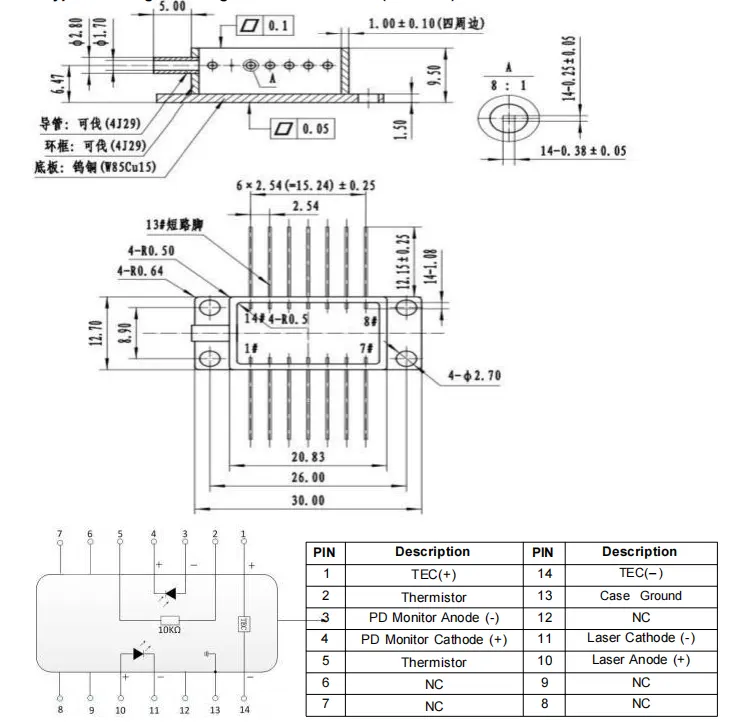

>>>Pianificazione tipo2

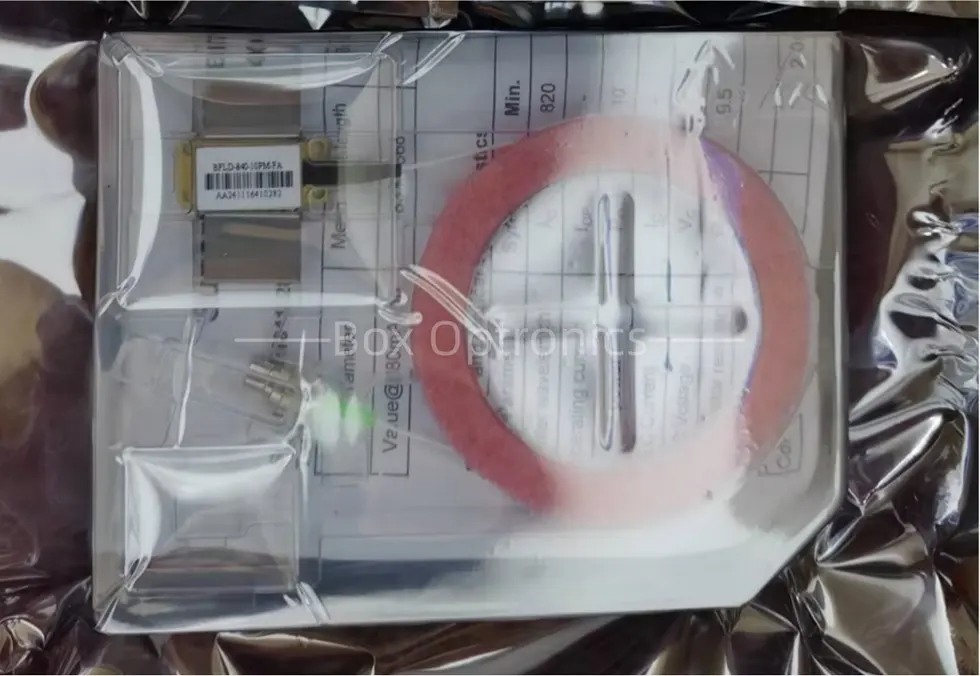

● Esempio di imballaggio

*Dispositivo autonomo; nessun driver integrato (driver esterno opzionale).

Ordinare informazioni-Diodo laser accoppiato a fibra DFB da 1651 nm

ad esempio: BFLD-1651-10SM-FA2

(Informazioni per l'ordine: diodo laser accoppiato a fibra DFB da 1651 nm, farfalla a 14 pin pacchetto, con fibra SM, connettore FC/APC, piedinatura tipo 2).

Scheda tecnica-DFB 1651nm Diodo laser accoppiato a fibra

Scheda dati

1. Termini di preventivo e pagamento: diodo laser accoppiato a fibra DFB da 1651 nm

● Condizioni di preventivo

(1) EXW:

Se disponi di un account DHL/UPS/FedEx, Box Optronics consiglia di utilizzarlo l'EXW. Spediamo tramite il tuo account; non addebitiamo il costo di spedizione.

(2) DAP:

Se non hai un account, paga in anticipo il costo di spedizione i prodotti.

● Termini di pagamento

PayPal e T/T sono disponibili.

Tempo di consegna: DFB da 1651 nm Diodo laser accoppiato a fibra

Per la produzione occorrono circa 10 giorni lavorativi. (Se ce ne sono in stock, sarà spedito più velocemente.)

La logistica internazionale potrebbe richiedere 3-5 giorni lavorativi.

Operazione Notes-Diodo laser accoppiato a fibra DFB da 1651 nm

● Questo dispositivo è sensibile all'elettricità statica; quindi, rigorosa aderenza sono necessarie misure di protezione antistatica durante l'imballaggio, trasporto e utilizzo. Inoltre, è necessario prendere precauzioni per prevenire sbalzi di tensione, poiché la mancata osservanza di tali precauzioni potrebbe causare danni permanenti al dispositivo (ad esempio, garantendo un'adeguata messa a terra dell'apparecchiatura e indossando un dispositivo antistatico cinturino da polso).

● Le fibre ottiche sono fragili; non utilizzare la fibra per tirare il dispositivo. Quando si inserisce o si rimuove un dispositivo dalla presa, non esercitare pressione oppure tirare la manica situata sul retro dell'alloggiamento dell'apparecchio. Per i dispositivi dotato di connettori, assicurarsi che sia il dispositivo che il connettore della fibra vengono sollevati contemporaneamente durante l'installazione o la rimozione.

● Se i pin richiedono saldatura, la temperatura di saldatura non deve farlo superare i 260°C e il tempo di saldatura non deve superare i 10 secondi. Particolare occorre prestare attenzione a quanto segue: durante il processo di saldatura, il il dispositivo deve essere privo di alimentazione e il saldatore deve essere adeguatamente messo a terra.

● Prima di accendere tutti i componenti, attivare innanzitutto il dispositivo di raffreddamento e quindi procedere con passaggi di accensione incrementali per evitare il surriscaldamento del chip e sovraccarico.

Garanzia di qualità e Servizio post-vendita: diodo laser accoppiato a fibra DFB da 1651 nm

● Periodo di garanzia:

Riparazione o sostituzione gratuita per difetti non causati dall'uomo entro 1 anno dall'acquisto. Servizi di manutenzione a pagamento disponibili dopo 1 anno.

● Esclusioni dalla garanzia gratuita:

Durante il periodo di garanzia gratuito, servizi di riparazione o sostituzione gratuiti verrà fornito per guasti causati da problemi di qualità del prodotto. Tuttavia, Box Optronics si riserva il diritto di rifiutare i servizi di riparazione gratuiti nei seguenti casi casi entro il periodo di garanzia:

(1) Danni causati da fattori naturali (ad es. fulmini, polvere) o influenze ambientali.

(2) Malfunzionamenti dovuti a utilizzo improprio da parte dell'utente.

(3) Evidenti danni fisici causati da errore umano.

(4) Smontaggio, modifica o riparazione non autorizzati.

(5) Etichette di garanzia alterate o incomplete sull'alloggiamento.

(6) Danni o perdite durante il trasporto.
