Laser accoppiato a fibra da 1683 nm 10 mW

Sommario

1. Introduzione del 1683nm Laser accoppiato a fibra da 10 mW

2. Specifiche tecniche

3. Caratteristiche del prodotto

4. Applicazioni tipiche

5. Dettagli del prodotto

6. Informazioni sull'ordinazione

7. Scheda tecnica e scheda di prova

8. Condizioni di preventivo e pagamento

9. Tempo di consegna

10. Note operative

11. Garanzia di qualità e Servizio post-vendita

Introduzione al prodotto

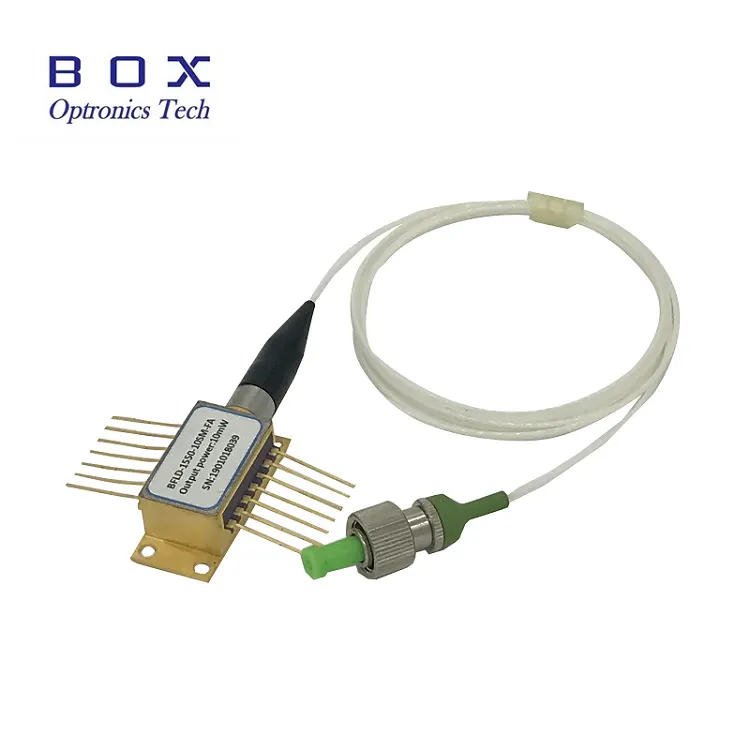

Il laser accoppiato a fibra da 1683 nm 10 mW adotta il DFB MQW chip, lunghezza d'onda centrale 1683 nm, tolleranza della lunghezza d'onda +/- 1 nm, uscita tipica potenza 10 mW, pacchetto BTF a 14 pin, conforme a Telcordia GR-468 e RoHS. Con una fibra monomodale e un connettore FC/APC, è ideale per gas TDLAS e C2H6 sistemi di rilevamento.

Prodotto Specifiche

Prodotto Caratteristiche

● Alto uscita ottica stabile da 10 mW;

● Standard del settore, Pacchetto farfalla 14PIN;

● Integrato TEC e isolatore ottico;

● Multiquantistico laser a feedback distribuito (DFB) di pozzo (MQW).

●

Prodotto Applicazioni

● Laser a diodi sintonizzabili spettroscopia di assorbimento;

● Monitoraggio C2H6;

● Qualità dell'aria ambientale monitoraggio;

● Rilevamento in fibra ottica e rilevamento laser.

Prodotto Dettagli

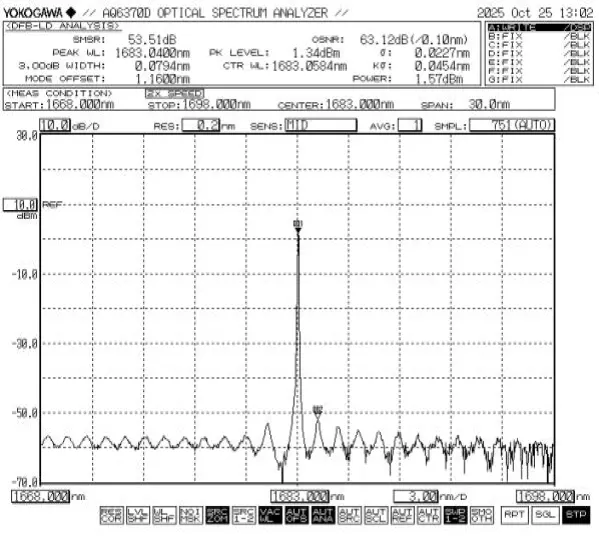

● Spettro tipico: 1683 nm, tolleranza WL di +/- 1 nm.

● Domande frequenti

(1) Qual è il tipo di fibra e le specifiche del connettore?

--La configurazione standard utilizza fibra monomodale con FC/APC connettore.

(2) Qual è il tipo di confezione e il metodo di montaggio?

--Il laser accoppiato a fibra da 1683 nm e 10 mW è alloggiato in un connettore standard a 14 pin pacchetto a farfalla, compatibile con prese e supporti laser tradizionali infissi. Sono forniti fori di montaggio per il fissaggio con viti o cuscinetto termico attaccamento.

(3) Sono disponibili test a campione? Quali servizi sono offerti per l'approvvigionamento all'ingrosso?

--Sono supportati i test sui campioni e la produzione di prova in piccoli volumi. Per l'approvvigionamento all'ingrosso, offriamo prezzi a volume, rapporti sui test di fabbrica, personalizzati parametri (come lunghezza della fibra, tipo di rivestimento e tipo di connettore).

Ordinare informazioni

ad esempio: BFLD-1683-10SM-FA

(Informazioni sull'ordine: Laser accoppiato a fibra da 1683 nm 10 mW, farfalla a 14 pin pacchetto, con fibra SM, connettore FC/APC, piedinatura tipo 1).

Scheda tecnica e Foglio di prova

Scheda dati

Foglio di prova

Termini di preventivo e pagamento

● Condizioni di preventivo

(1) EXW:

Se disponi di un account DHL/UPS/FedEx, Box Optronics consiglia di utilizzarlo l'EXW. Spediamo tramite il tuo account; non addebitiamo il costo di spedizione.

(2) DAP:

Se non hai un account, paga in anticipo il costo di spedizione i prodotti.

(3)Altro

● Termini di pagamento

PayPal e T/T sono disponibili.

Tempi di consegna

Per la produzione occorrono circa 10 giorni lavorativi. (Se ce ne sono in stock, sarà spedito più velocemente.)

La logistica internazionale potrebbe richiedere 3-5 giorni lavorativi.

Operazione Note

● Questo dispositivo è sensibile all'elettricità statica; quindi, rigorosa aderenza sono necessarie misure di protezione antistatica durante l'imballaggio, trasporto e utilizzo. Inoltre, è necessario prendere precauzioni per prevenire sbalzi di tensione, poiché la mancata osservanza di tali precauzioni potrebbe causare danni permanenti al dispositivo (ad esempio, garantendo un'adeguata messa a terra dell'apparecchiatura e indossando un dispositivo antistatico cinturino da polso).

● Se i pin richiedono saldatura, la temperatura di saldatura non deve farlo superare i 260°C e il tempo di saldatura non deve superare i 10 secondi. Particolare occorre prestare attenzione a quanto segue: durante il processo di saldatura, il il dispositivo deve essere privo di alimentazione e il saldatore deve essere correttamente messo a terra.

● Quando si utilizza il dispositivo, rispettare rigorosamente la tensione operativa e gamme di corrente specificate nella scheda tecnica. Parametri chiave, incluso Ith (corrente di soglia), Iop max (corrente operativa massima), Vop max (corrente massima). tensione operativa) e λc (lunghezza d'onda centrale): è necessario fare riferimento specificatamente nel rapporto di prova fornito al momento della spedizione.Nota:Funzionamento oltre i valori massimi assoluti possono causare danni permanenti al dispositivo.

Garanzia di qualità e Servizio post-vendita

● Periodo di garanzia:

Riparazione o sostituzione gratuita per difetti non causati dall'uomo entro 1 anno dall'acquisto. Servizi di manutenzione a pagamento disponibili dopo 1 anno.

● Esclusioni dalla garanzia gratuita:

Durante il periodo di garanzia gratuito, servizi di riparazione o sostituzione gratuiti verrà fornito per guasti causati da problemi di qualità del prodotto. Tuttavia, Box Optronics si riserva il diritto di rifiutare i servizi di riparazione gratuiti nei seguenti casi casi entro il periodo di garanzia:

(1) Danni causati da fattori naturali (ad es. fulmini, polvere) o influenze ambientali.

(2) Malfunzionamenti dovuti a utilizzo improprio da parte dell'utente.

(3) Evidenti danni fisici causati da errore umano.

(4) Smontaggio, modifica o riparazione non autorizzati.

(5) Etichette di garanzia alterate o incomplete sull'alloggiamento.

(6) Danni o perdite durante il trasporto.
