Sorgente luminosa a banda larga SLD accoppiata a fibra da 840 nm

Panoramica del prodotto: sorgente luminosa a banda larga SLD accoppiata a fibra da 840 nm

Box Optronics produce la sorgente luminosa a banda larga SLD accoppiata a fibra da 840 nm, un componente ottico attivo ad alte prestazioni basato sull'emissione spontanea amplificata (ASE) da una struttura di amplificatore ottico a semiconduttore, che fornisce un'elevata potenza ottica con un'ampia larghezza di banda spettrale e una bassa coerenza temporale.

Fornisce una potenza di uscita maggiore rispetto ai LED pur mantenendo uno spettro molto più ampio rispetto ai diodi laser, rendendolo adatto per applicazioni che richiedono bassa coerenza e alta luminosità.

Dotata di una potenza di uscita minima di 5 mW, una larghezza di banda tipica di 3 dB di 10 nm e un'eccellente stabilità di potenza (≤±0,02 dB a breve termine, ≤±0,05 dB a lungo termine), questa sorgente SLD da 840 nm è ottimizzata per sistemi di rilevamento e imaging in fibra ottica di precisione. Il dispositivo è disponibile sia in forma di modulo compatto (70×90×18 mm) per l'integrazione del sistema che in forma da banco (195×220×120 mm) per ambienti di laboratorio e di prova.

Dotata di pigtail in fibra da 780 HP e connettori FC/APC di serie, con interfaccia di comunicazione RS485 opzionale per il monitoraggio e il controllo, questa sorgente luminosa SLD offre versatilità e affidabilità per un'ampia gamma di applicazioni.

Caratteristiche principali: sorgente luminosa a banda larga SLD accoppiata a fibra da 840 nm

● Elevata potenza in uscita: minimo 5 mW

● Ampia larghezza di banda spettrale: 10 nm tipica (-3 dB)

● Bassa ondulazione spettrale per uno spettro pulito

● Profilo dello spettro gaussiano

● Eccellente stabilità della potenza: ≤±0,02 dB/15 min a breve termine

● Stabilità a lungo termine: ≤±0,05 dB/8 ore

● Uscita accoppiata in fibra con fibra da 780 HP

● Connettore FC/APC standard, altre opzioni disponibili

● Due fattori di forma: modulo e da banco

● Interfaccia di comunicazione RS485 per il monitoraggio

● Soluzione a basso costo a confronto

● Ampio intervallo di temperature di funzionamento: da -5°C a +55°C

● Design del pacchetto compatto e robusto

● Versione da banco opzionale con controllo touch screen

Applicazioni tipiche: sorgente luminosa a banda larga SLD accoppiata a fibra da 840 nm

● Giroscopi a fibra ottica (FOG)

● Sistemi di tomografia a coerenza ottica (OCT).

● Imaging medico e ottica biomedica

● Sistemi di rilevamento in fibra ottica

● Interferometria a luce bianca

● Test e caratterizzazione di componenti ottici

● Laboratori di ricerca e sviluppo

● Riflettometria nel dominio di coerenza ottica (OCDR)

Specifiche tecniche: sorgente luminosa a banda larga SLD accoppiata a fibra da 840 nm

Specifiche ottiche (T=25°C)

Specifiche meccaniche e ambientali

Dettagli prodotto: sorgente luminosa a banda larga SLD accoppiata a fibra da 840 nm

Cos'è un DSA?

Un diodo superluminescente (SLD) è una sorgente ottica a banda larga a semiconduttore basata sull'emissione spontanea amplificata (ASE) con elevato guadagno ottico in una struttura di guida d'onda simile a un diodo laser, che funziona in condizioni di feedback ottico soppresso per prevenire l'oscillazione del laser.

A differenza dei diodi laser che si basano su una cavità risonante, gli SLD utilizzano sfaccettature a bassa riflettività (rivestimento AR) e strutture di guida d'onda angolate o inclinate per sopprimere il feedback della cavità, consentendo un elevato guadagno ottico evitando l'azione laser.

Caratteristiche principali dei DSA:

• Potenza di uscita e luminosità significativamente più elevate rispetto ai LED, pur mantenendo una bassa coerenza temporale

• Emissione a banda larga con un inviluppo spettrale ASE uniforme

• Coerenza temporale molto bassa (lunghezza di coerenza breve), ideale per applicazioni interferometriche come OCT

• Struttura di guida d'onda tipicamente a modalità trasversale singola che consente un efficiente accoppiamento della fibra monomodale

• Forma spettrale generalmente progettata come profili quasi gaussiani o flat-top personalizzati a seconda del progetto

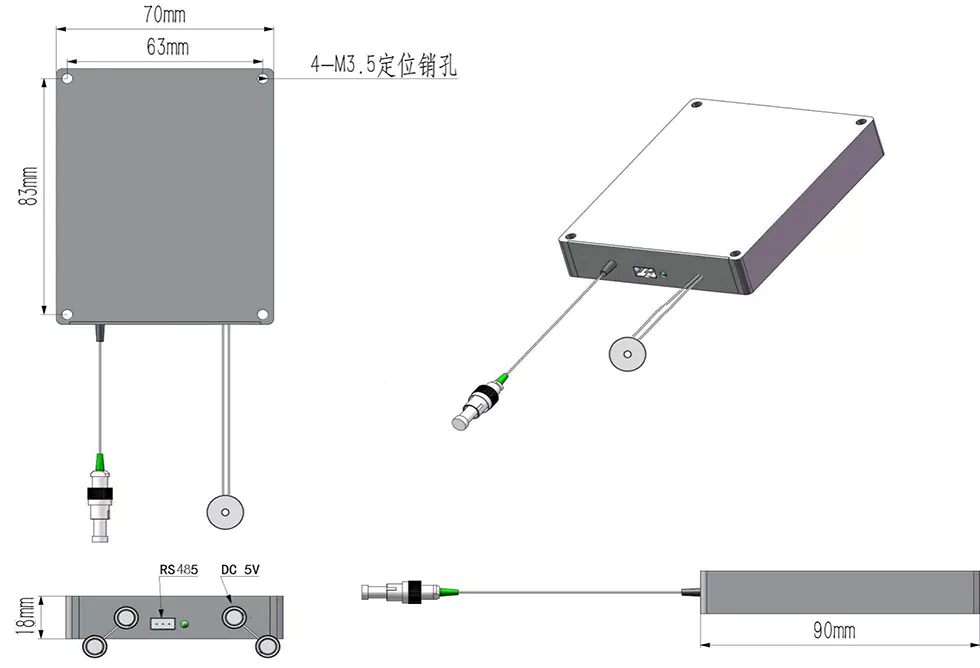

Dimensioni della confezione

La sorgente luminosa a banda larga SLD da 840 nm è disponibile in due configurazioni di pacchetto:

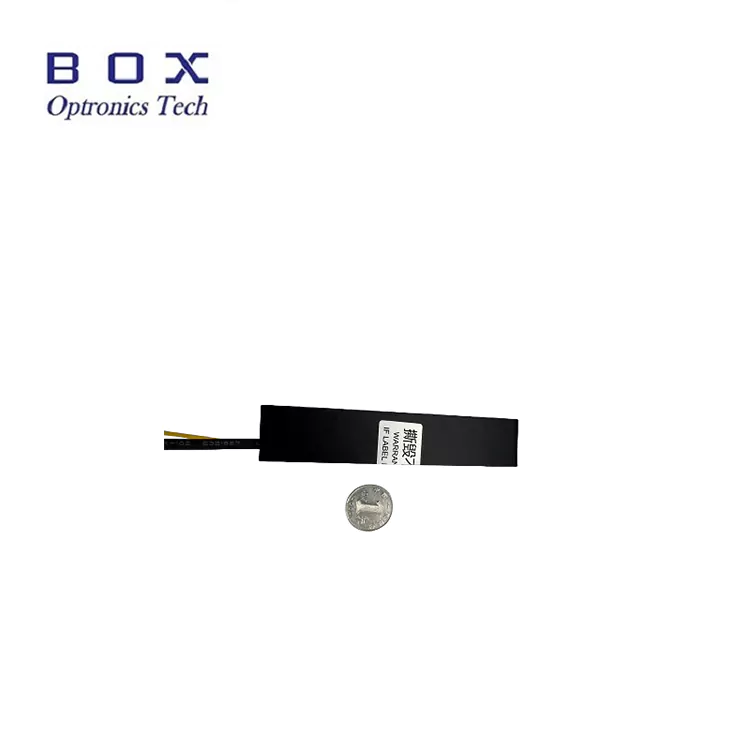

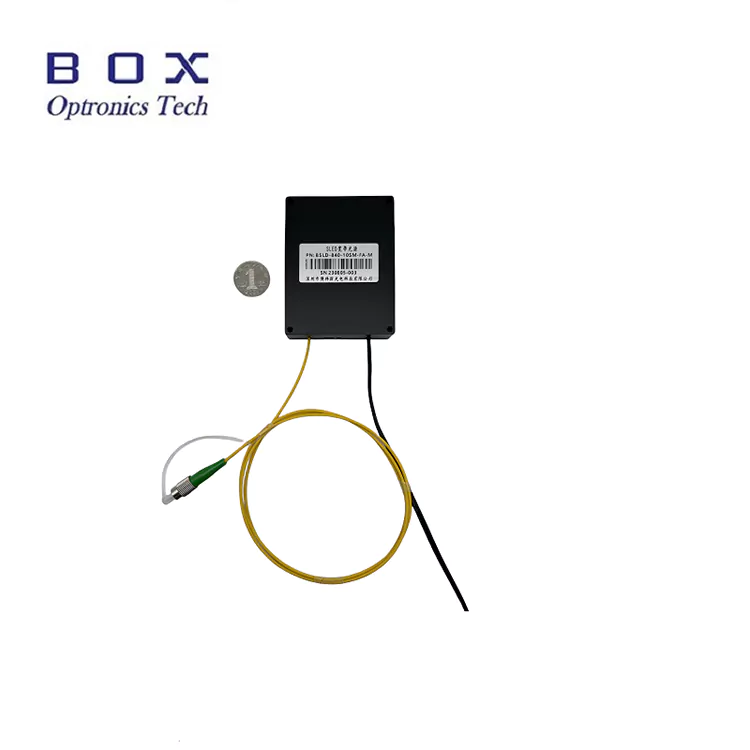

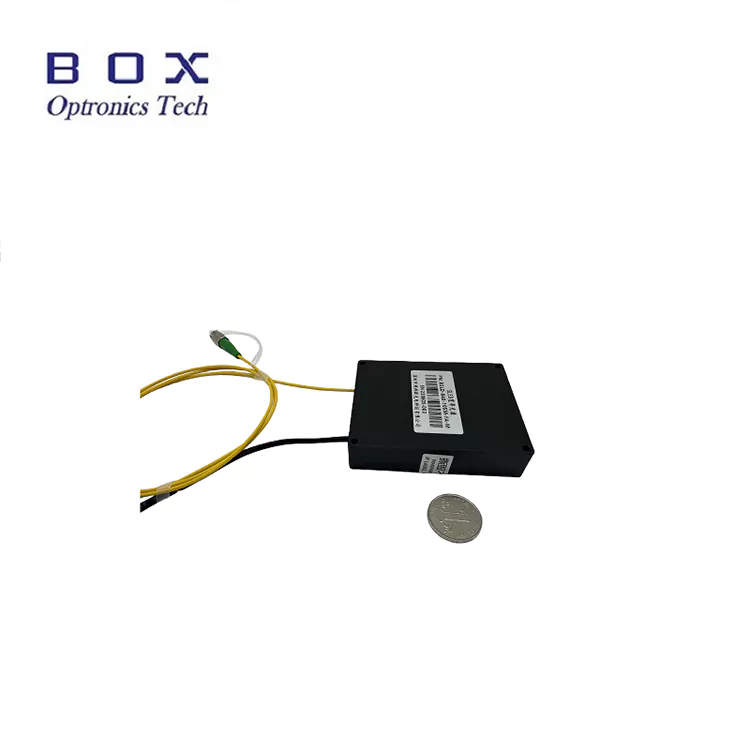

Versione del modulo (70×90×18mm):

• Design compatto e di basso profilo per l'integrazione del sistema

• 4 fori di montaggio M3,5 per un'installazione sicura

• Ingresso alimentazione CC (5 V o 12 V)

• Porta di comunicazione RS485 (DB9 femmina)

• Uscita pigtail in fibra con connettore FC/APC

• Ideale per l'integrazione in strumenti e sistemi

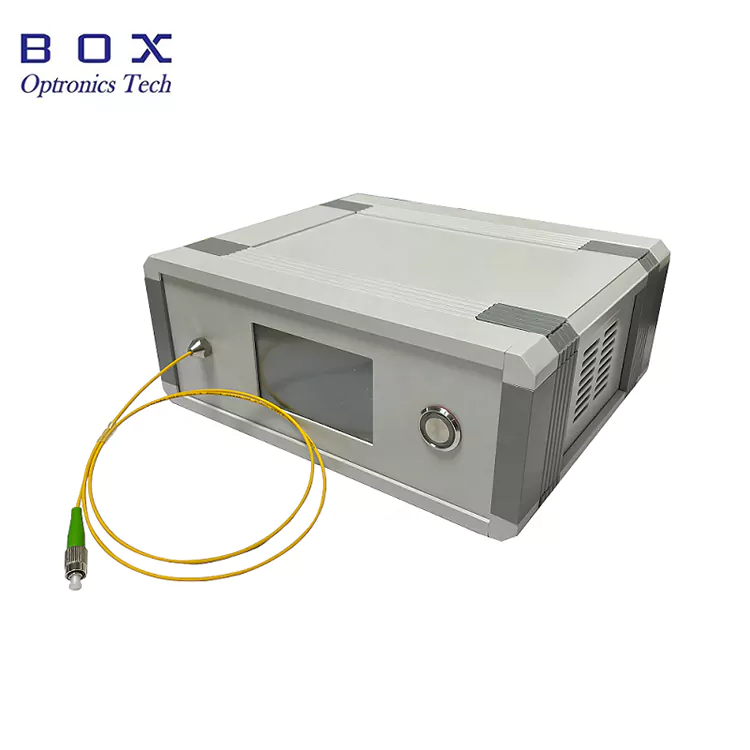

Versione da banco (195×220×120mm):

• Fattore di forma da tavolo per uso in laboratorio

• Display touch screen integrato per il monitoraggio dello stato

• Ingresso alimentazione CA (110-240 V universale)

• Porta di comunicazione RS485 (DB9 femmina)

• Uscita in fibra sul pannello frontale

• Funzionamento plug-and-play facile da usare

• Ideale per laboratori di ricerca e sviluppo e ambienti di test

Controllo e Monitoraggio

Sia la versione del modulo che quella da banco supportano l'interfaccia di comunicazione RS485 per il monitoraggio e il controllo. La versione da banco dispone inoltre di un touch screen integrato per il funzionamento locale.

Parametri di monitoraggio e controllo disponibili:

• Monitoraggio della potenza in uscita

• Promuovere il monitoraggio della corrente

• Monitoraggio della temperatura

• Regolazione della potenza (opzionale)

• Software del computer host per il controllo del PC (opzionale)

Perché scegliere Box Optronics?

• Controllo di qualità rigoroso con test al 100% prima della spedizione

• Prezzi competitivi con capacità di consegna in blocco stabile

• Opzioni di personalizzazione flessibili per lunghezza d'onda, potenza, larghezza di banda, fibra e connettori

• Supporto tecnico 7×24 ore e risposta rapida

• Spedizione in tutto il mondo con consegna espressa DHL, UPS e FedEx

• Disponibili sia la versione modulare che quella da banco

• Software host opzionale per l'integrazione del sistema

• Fornitura affidabile a lungo termine per quantità di produzione

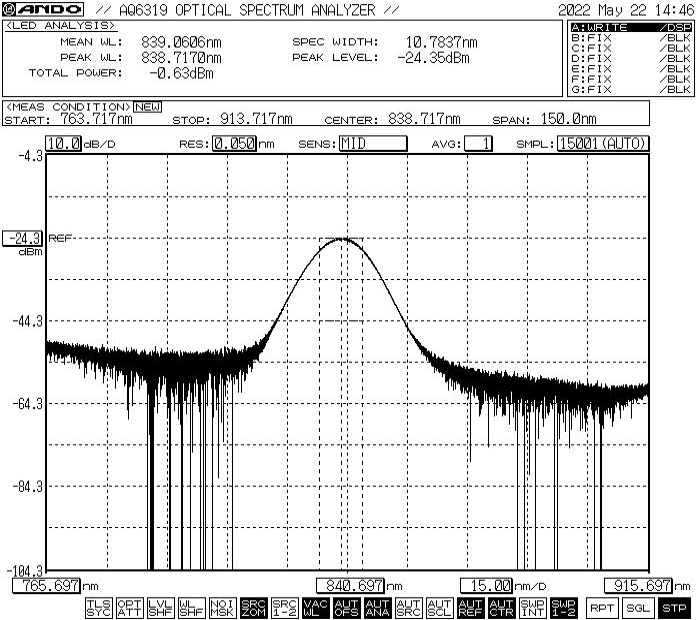

Sorgente luminosa a banda larga SLD accoppiata a fibra spettrale da 840 nm

Lo spettro tipico mostra una lunghezza d'onda centrale intorno a 840 nm con una larghezza di banda di circa 10 nm -3 dB.

*Nota: lo spettro mostrato è una prestazione tipica. Lo spettro effettivo può variare leggermente da unità a unità. Contattaci per dati specifici sullo spettro o requisiti di spettro personalizzati.

Informazioni per l'ordinazione: sorgente luminosa a banda larga SLD accoppiata a fibra da 840 nm

Nomenclatura dei modelli

BSLD - XXX - XX - XX - X - (X)

Esempio: BSLD - 840 - 51 - SM - M

Sorgente luminosa a banda larga SLD da 840 nm, uscita 5 mW, larghezza di banda 10 nm, fibra da 780 HP, versione modulo, alimentazione 5 V CC

Opzioni di personalizzazione disponibili

• Lunghezza d'onda centrale: standard 840 nm, altre lunghezze d'onda disponibili su richiesta

• Potenza in uscita: 5 mW standard, sono disponibili opzioni di potenza superiore

• Larghezza di banda spettrale: standard da 10 nm, altre opzioni di larghezza di banda disponibili

• Tipo di fibra: standard 780-HP, sono disponibili altre fibre speciali

• Lunghezza della fibra: 0,5 m, 1 m, 1,5 m, 2 m (lunghezze personalizzate disponibili)

• Tipo a spirale: tubo allentato da 900 μm, tubo allentato da 3,0 mm

• Tipo di connettore: FC/APC standard, FC/UPC, SC/APC, LC/APC o personalizzato

• Tipo di pacchetto: modulo o da banco

• Tensione di alimentazione: 5 V CC, 12 V CC (modulo), 110-240 V CA (da banco)

• Isolatore ottico: disponibile l'opzione isolatore integrato

• Interfaccia di comunicazione: standard RS485, altre interfacce disponibili

• Software del computer host: disponibile per il monitoraggio e il controllo

Per requisiti personalizzati, contatta il nostro team di vendita con le tue specifiche.

Scheda tecnica e rapporto di prova

Ogni sorgente luminosa a banda larga SLD da 840 nm viene fornita con un rapporto di test completo che documenta i parametri prestazionali misurati. Il file PDF della scheda tecnica contiene specifiche dettagliate, curve prestazionali e disegni dimensionali.

• Rapporto di test individuale incluso in ciascuna unità

• Numero di serie tracciabile per ciascuna unità

Scheda dati

Condizioni di preventivo e pagamento

Termini di preventivo

• EXW (franco fabbrica): consigliato se disponi di un account DHL/UPS/FedEx. Spediamo utilizzando il tuo account; nessun costo di spedizione viene addebitato da noi.

• DAP (Delivered at Place): se non disponi di un conto di corriere, possiamo organizzare la spedizione con trasporto prepagato.

• Altri termini: contattaci per discuterne.

Termini di pagamento

• PayPal: pagamento rapido e sicuro per campioni e piccoli ordini

• T/T (bonifico bancario): metodo di pagamento standard per normali ordini di produzione

• Alibaba Trade Assurance: protezione sicura degli ordini per le transazioni online con garanzia dell'acquirente

• Carta di credito: accettata tramite PayPal, Alibaba

• Termini di pagamento flessibili: negoziabili

Tempi di consegna

• Produzione standard: ~10-15 giorni lavorativi

• Configurazioni personalizzate: 15-20 giorni lavorativi

• Ordini in grandi quantità: contattare per il programma di produzione

• Spedizione internazionale: ~3-5 giorni lavorativi (DHL/UPS/FedEx express)

• Servizio rapido: disponibile su richiesta

Note operative e gestione

Gestione delle fibre

• Evita piegature o attorcigliamenti che potrebbero danneggiare la fibra

• Non tirare o torcere le trecce di fibra

• Pulisci i connettori in fibra prima della connessione utilizzando strumenti di pulizia adeguati

• Utilizza sempre i cappucci antipolvere quando il connettore non è in uso

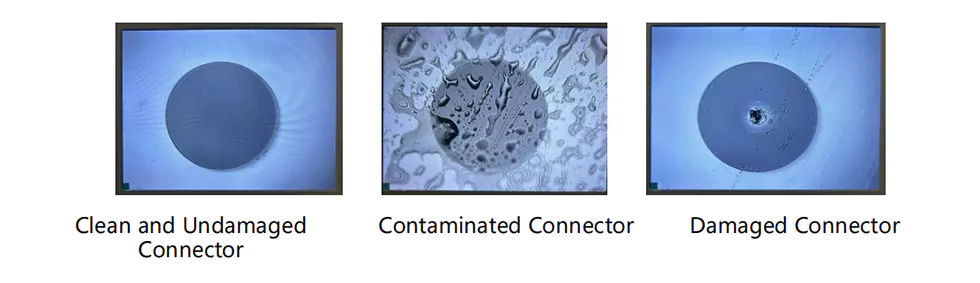

• Ispezionare l'estremità della fibra per eventuali danni prima dell'uso

Considerazioni su alimentazione e funzionamento

• Assicurarsi che la tensione di alimentazione sia adeguata prima del collegamento

• Non superare la corrente o la potenza nominale massima dell'unità

• Utilizzare un dissipatore di calore adeguato per il funzionamento continuo

• Spegnere l'alimentazione prima di collegare/scollegare la fibra

• Non guardare direttamente nell'uscita della fibra quando è acceso
