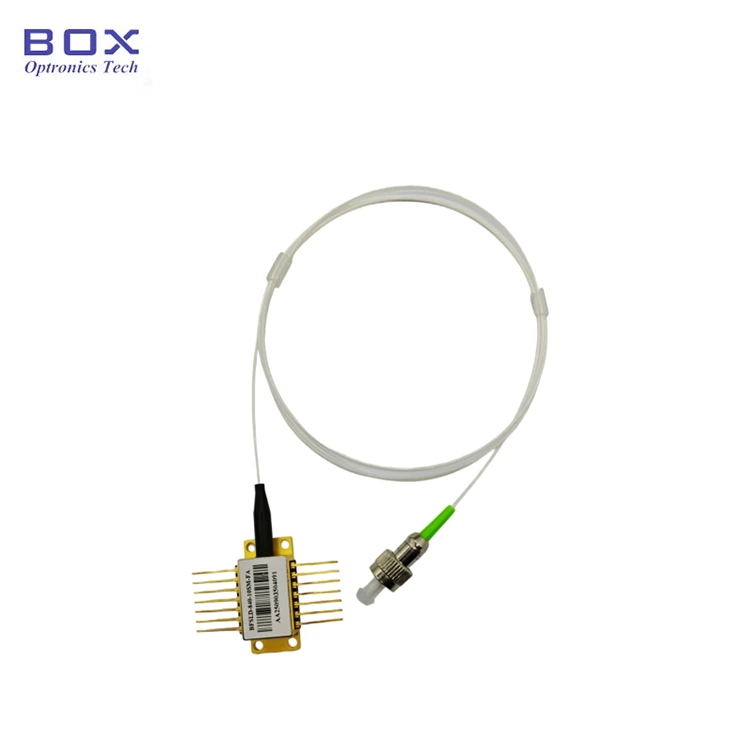

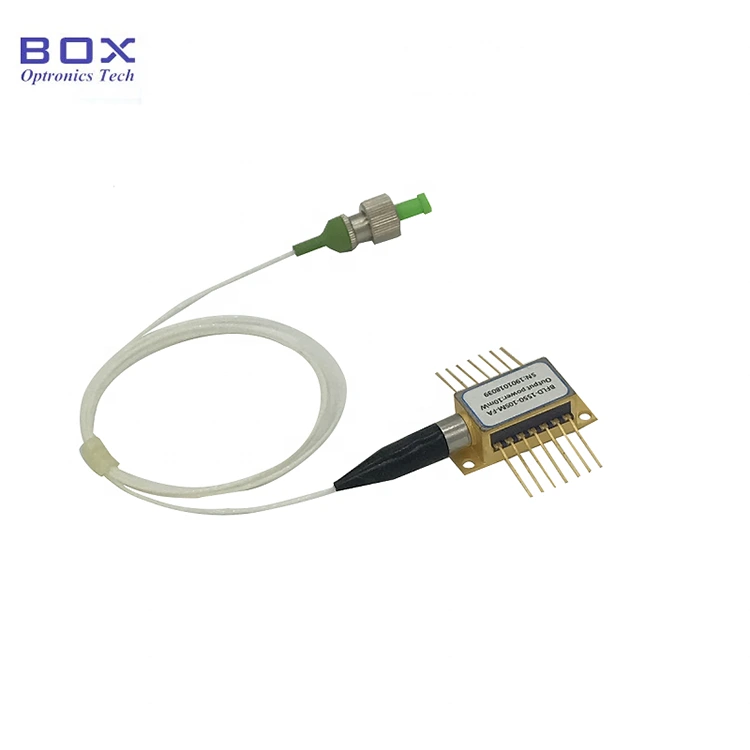

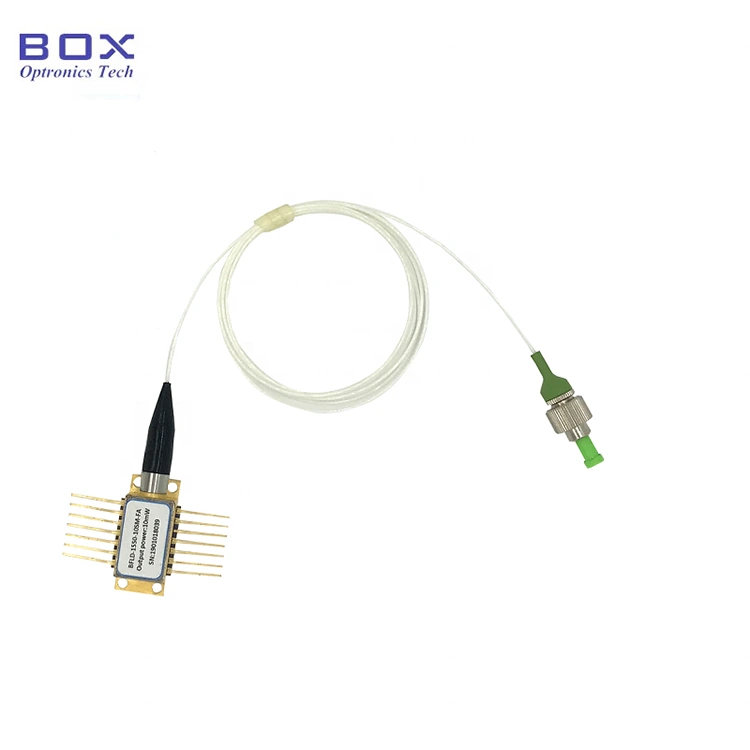

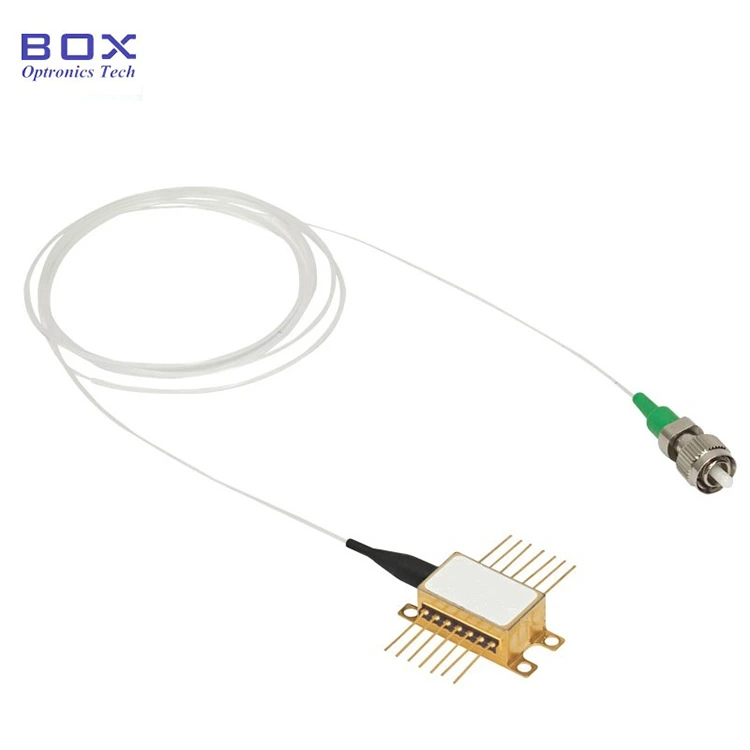

Laser a farfalla ad alta potenza da 1550 nm DFB 100 mW

Sommario

1. Introduzione del 1550nm Laser a farfalla ad alta potenza DFB da 100 mW

2. Specifiche tecniche

3. Caratteristiche del prodotto

4. Applicazioni tipiche

5. Dettagli del prodotto

6. Informazioni sull'ordinazione

7. Scheda tecnica e scheda di prova

8. Condizioni di preventivo e pagamento

9. Tempo di consegna

10. Note operative

11. Garanzia di qualità e Servizio post-vendita

Introduzione al prodotto

Si basa sul laser a farfalla ad alta potenza DFB da 1550 nm da 100 mW su chip DFB MQW (Multi-Quantum Well), che adotta lo standard del settore a 14 pin pacchetto a farfalla, integra un TEC (raffreddatore termoelettrico), termistore, monitoraggio della retroilluminazione PD (fotodiodo). Se i pin richiedono saldatura, il la temperatura di saldatura non deve superare i 260°C e il tempo di saldatura non deve superare i 10 secondi.

Specifiche del prodotto

Caratteristiche del prodotto

● Fibra SM o codino in fibra PM;

● Alto potenza in uscita fino a 100 mW;

● Elevato rapporto di soppressione della modalità laterale;

● 14 pin Pacchetto BTF con TEC, termistore e monitorare il Pd.

Applicazioni del prodotto

● Comunicazioni in fibra ottica;

● Test ottico di laboratorio;

● Rilevamento in fibra ottica.

Prodotto Dettagli

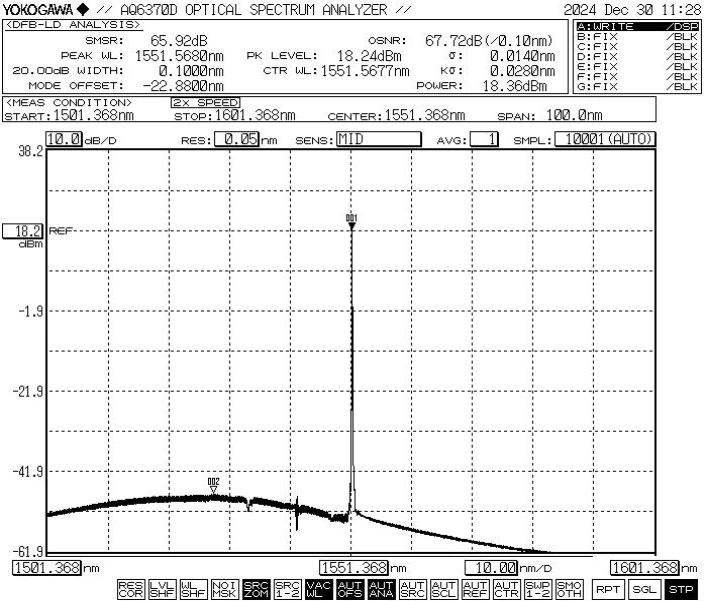

● Spettro tipico: 1550 nm, tolleranza +/-2 WL.

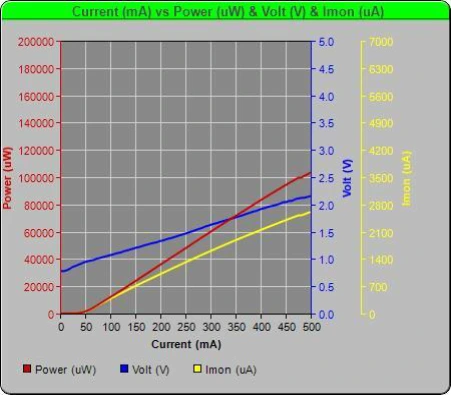

● Laser a farfalla ad alta potenza PIV-1550nm DFB da 100 mW

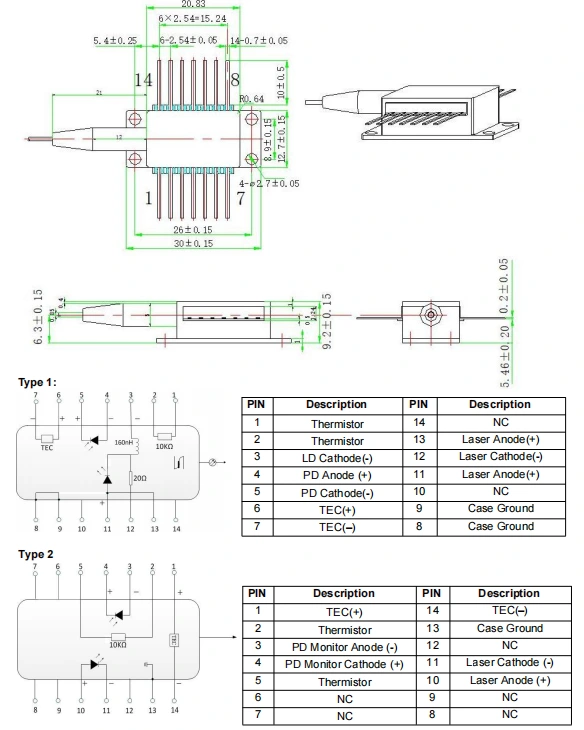

● Disegno della confezione e definizione PIN-OUT (unità: mm) -1550 nm DFB 100 mW Laser a farfalla ad alta potenza

Ordinare informazioni

ad esempio: BFLD-1550-1HSM-FA2

(Informazioni per l'ordine: Laser a farfalla ad alta potenza DFB da 1550 nm 100 mW, SM fibra, con connettore FC/APC, pin pompa).

Per altre esigenze personalizzate, contattare: sales06@boxoptronics.com

Scheda tecnica e Foglio di prova

Scheda dati

Foglio di prova

Termini di preventivo e pagamento

● Condizioni di preventivo

(1) EXW:

Se disponi di un account DHL/UPS/FedEx, Box Optronics consiglia di utilizzarlo l'EXW. Spediamo tramite il tuo account; non addebitiamo il costo di spedizione.

(2) DAP:

Se non hai un account, paga in anticipo il costo di spedizione i prodotti.

(3)Altro

● Termini di pagamento

PayPal e T/T sono disponibili.

Tempi di consegna

Per la produzione occorrono circa 10 giorni lavorativi. (Se ce ne sono in stock, sarà spedito più velocemente.)

La logistica internazionale potrebbe richiedere 3-5 giorni lavorativi.

Operazione Note

● Questo dispositivo è sensibile all'elettricità statica; quindi, rigorosa aderenza sono necessarie misure di protezione antistatica durante l'imballaggio, trasporto e utilizzo. Inoltre, è necessario prendere precauzioni per prevenire sbalzi di tensione, poiché la mancata osservanza di tali precauzioni potrebbe causare danni permanenti al dispositivo (ad esempio, garantendo un'adeguata messa a terra dell'apparecchiatura e indossando un dispositivo antistatico cinturino da polso).

● Le fibre ottiche sono fragili; non utilizzare la fibra per tirare il dispositivo. Quando si inserisce o si rimuove un dispositivo dalla presa, non esercitare pressione oppure tirare la manica situata sul retro dell'alloggiamento dell'apparecchio. Per i dispositivi dotato di connettori, assicurarsi che sia il dispositivo che il connettore della fibra vengono sollevati contemporaneamente durante l'installazione o la rimozione.

● Quando si utilizza il dispositivo, rispettare rigorosamente la tensione operativa e gamme di corrente specificate nella scheda tecnica. Parametri chiave, incluso Ith (corrente di soglia), Iop max (corrente operativa massima), Vop max (corrente massima). tensione operativa) e λc (lunghezza d'onda centrale): è necessario fare riferimento specificatamente nel rapporto di prova fornito al momento della spedizione.Nota:Funzionamento oltre i valori massimi assoluti possono causare danni permanenti al dispositivo.

Garanzia di qualità e Servizio post-vendita

● Periodo di garanzia:

Riparazione o sostituzione gratuita per difetti non causati dall'uomo entro 1 anno dall'acquisto. Servizi di manutenzione a pagamento disponibili dopo 1 anno.

● Esclusioni dalla garanzia gratuita:

Durante il periodo di garanzia gratuito, servizi di riparazione o sostituzione gratuiti verrà fornito per guasti causati da problemi di qualità del prodotto. Tuttavia, Box Optronics si riserva il diritto di rifiutare i servizi di riparazione gratuiti nei seguenti casi casi entro il periodo di garanzia:

(1) Danni causati da fattori naturali (ad es. fulmini, polvere) o influenze ambientali.

(2) Malfunzionamenti dovuti a utilizzo improprio da parte dell'utente.

(3) Evidenti danni fisici causati da errore umano.

(4) Smontaggio, modifica o riparazione non autorizzati.

(5) Etichette di garanzia alterate o incomplete sull'alloggiamento.

(6) Danni o perdite durante il trasporto.
