Laser a farfalla ad alta potenza DFB da 1550 nm e 40 mW

Sommario

1. Introduzione del 1550nm Laser a farfalla ad alta potenza DFB da 40 mW

2. Specifiche tecniche

3. Caratteristiche del prodotto

4. Applicazioni tipiche

5. Dettagli dell'imballaggio

6. Informazioni sull'ordinazione

7. Scheda tecnica

8. Condizioni di preventivo e pagamento

9. Tempo di consegna

10. Note operative

11. Domande frequenti

Introduzione al prodotto

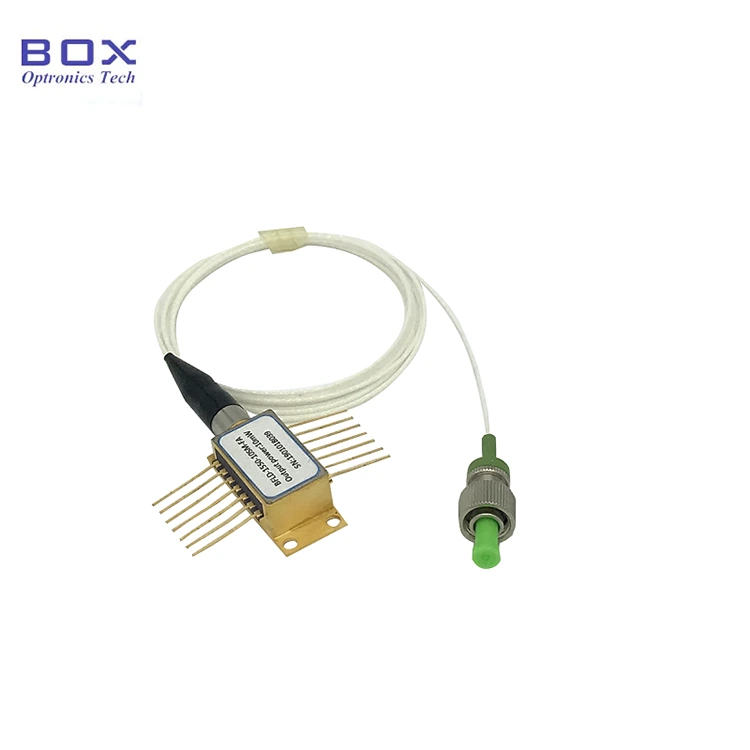

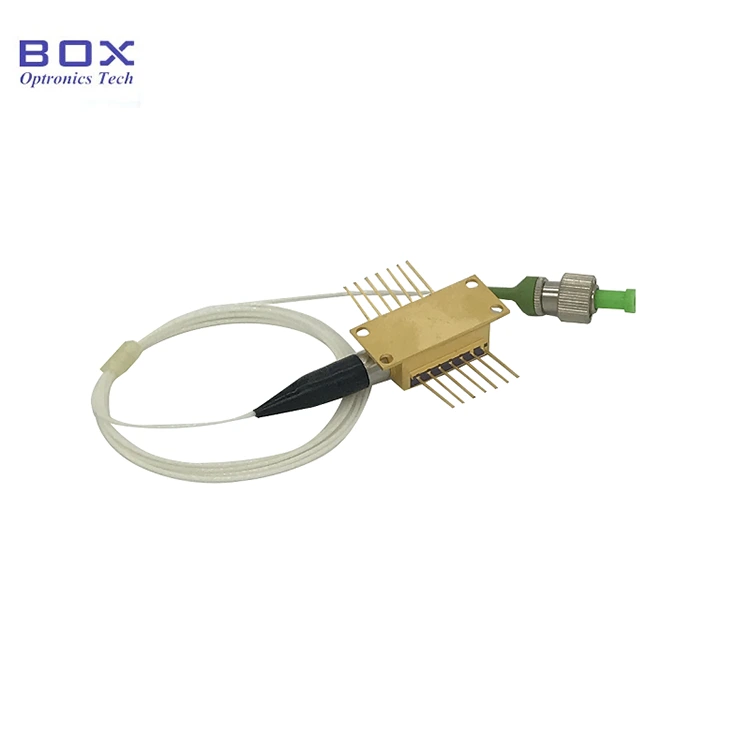

Questo è un laser a farfalla ad alta potenza DFB da 1550 nm da 40 mW, TEC integrato, monitor PD e termistore. Presenta una lunghezza d'onda stabile, 40 mW potenza di uscita e corrente di soglia bassa. Opzionale con fibra SM/PM, larga temperatura operativa e alta affidabilità, adatta per la comunicazione in fibra, strumenti ottici e rilevamento delle fibre. Si prega di controllare la corrente dell'azionamento e temperatura rigorosamente ed evitare danni da sovracorrente.

Prodotto Specifiche

Caratteristiche del prodotto

● Multiquantistico Laser a feedback distribuito (DFB) di pozzo (MQW);

● Treccia in fibra SM o fibra PM;

● Potenza in uscita 40 mW;

● 14 pin Pacchetto BTF con TEC e Monitor PD.

Applicazioni del prodotto

● Fibra ottica comunicazioni;

● Rilevamento in fibra ottica;

● Test di dispositivi ottici.

Prodotto Dettagli

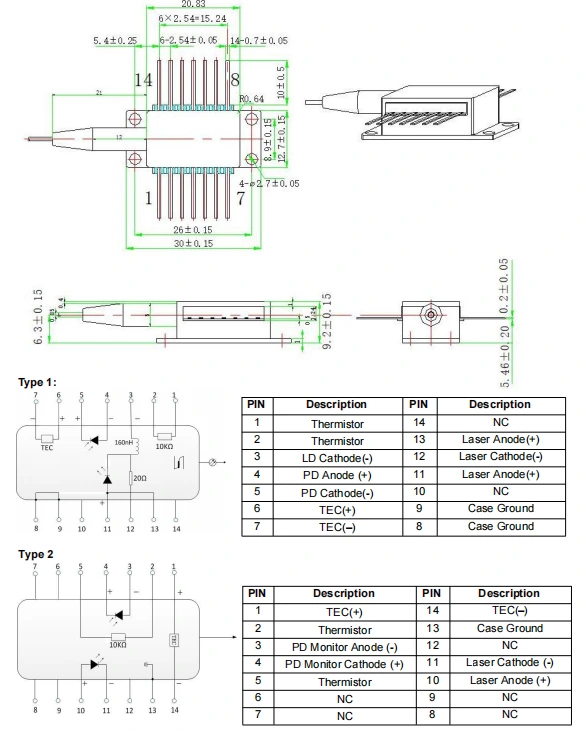

● Disegno della confezione e definizione PIN-OUT (unità: mm) -1550 nm DFB 40 mW alta Laser a farfalla potente

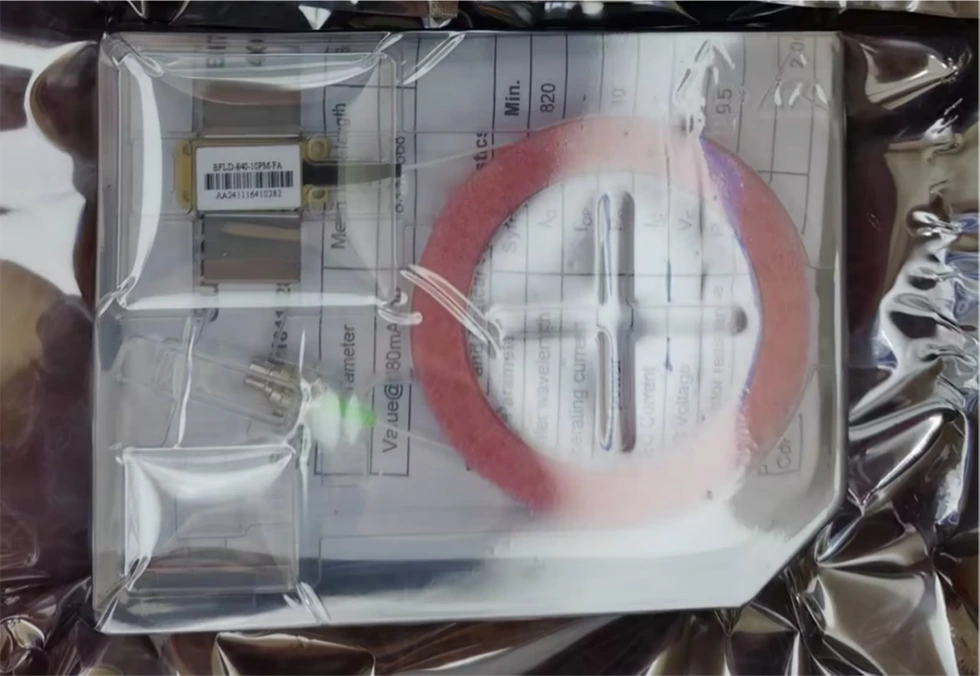

● Esempio di imballaggio

*Dispositivo autonomo senza unità; un pacchetto di moduli integrato con driver circuiti è facoltativo.

Ordinare informazioni

ad esempio: BFLD-1550-40SM-FA1

(Informazioni per l'ordine: Laser a farfalla ad alta potenza DFB da 1550 nm 40 mW, SM fibra, connettore FC/APC, pin telecomunicazioni).

Per altre esigenze personalizzate, contattare: sales06@boxoptronics.com

Scheda dati

Scheda dati

Termini di preventivo e pagamento

● Condizioni di preventivo

(1) EXW:

Se disponi di un account DHL/UPS/FedEx, Box Optronics consiglia di utilizzarlo l'EXW. Spediamo tramite il tuo account; non addebitiamo il costo di spedizione.

(2) DAP:

Se non hai un account, paga in anticipo il costo di spedizione i prodotti.

(3)Altro

● Termini di pagamento

PayPal e T/T sono disponibili.

Tempi di consegna

Per la produzione occorrono circa 10 giorni lavorativi. (Se ce ne sono in stock, sarà spedito più velocemente.)

La logistica internazionale potrebbe richiedere 3-5 giorni lavorativi.

Operazione Note

● Durante il funzionamento, questo dispositivo emette un raggio laser ad alta intensità; fare non guardare direttamente l'estremità della fibra, poiché ciò potrebbe causare lesioni agli occhi.

● Questo dispositivo è sensibile all'elettricità statica; quindi, rigorosa aderenza sono necessarie misure di protezione antistatica durante l'imballaggio, trasporto e utilizzo. Inoltre, è necessario prendere precauzioni per prevenire sbalzi di tensione, poiché la mancata osservanza di tali precauzioni potrebbe causare danni permanenti al dispositivo (ad esempio, garantendo un'adeguata messa a terra dell'apparecchiatura e indossando un dispositivo antistatico cinturino da polso).

● Le fibre ottiche sono fragili; non utilizzare la fibra per tirare il dispositivo. Quando si inserisce o si rimuove un dispositivo dalla presa, non esercitare pressione oppure tirare la manica situata sul retro dell'alloggiamento dell'apparecchio. Per i dispositivi dotato di connettori, assicurarsi che sia il dispositivo che il connettore della fibra vengono sollevati contemporaneamente durante l'installazione o la rimozione.

● Se i pin richiedono saldatura, la temperatura di saldatura non deve farlo superare i 260°C e il tempo di saldatura non deve superare i 10 secondi. Particolare occorre prestare attenzione a quanto segue: durante il processo di saldatura, il il dispositivo deve essere privo di alimentazione e il saldatore deve essere adeguatamente messo a terra.

● Durante il processo di accensione, non applicare mai direttamente una corrente elevata, come questo rischia di danneggiare il chip. Accendi invece il dispositivo al livello attuale vicino alla soglia del chip, quindi aumentare gradualmente la corrente in piccolo aumenta fino al raggiungimento del livello desiderato.

● Prima di accendere tutti i componenti, attivare innanzitutto il dispositivo di raffreddamento e quindi procedere con passaggi di accensione incrementali per evitare il surriscaldamento del chip e sovraccarico.

Domande frequenti

● È possibile modificare il file lunghezza d'onda regolando la corrente? Qual è la portata?

--SÌ. La corrente il coefficiente di lunghezza d'onda è 0,01 nm/mA e la lunghezza d'onda della temperatura il coefficiente è 0,1 nm/℃. L'intervallo regolabile del WL è intorno al ~centro WL+/- 1 nm.

● Qual è la larghezza della linea? E tu? fornire un LD con larghezza di linea ridotta?

--3~5 MHz. 1550 nm LD a larghezza di linea stretta (opzionale): inferiore a 400kHz, 100kHz, 50kHz, 10kHz.

● Qual è la regolazione della potenza portata?

--10~100%

● Qual è la lunghezza d'onda tolleranza?

--+/-3nm. Meno lo è anch'esso facoltativo.

● Fornite una protezione tubo in fibra e connettore in fibra?

--SÌ. 900um sciolto tubo e FC/APC, SC/APC o altri connettori sono opzionali.
