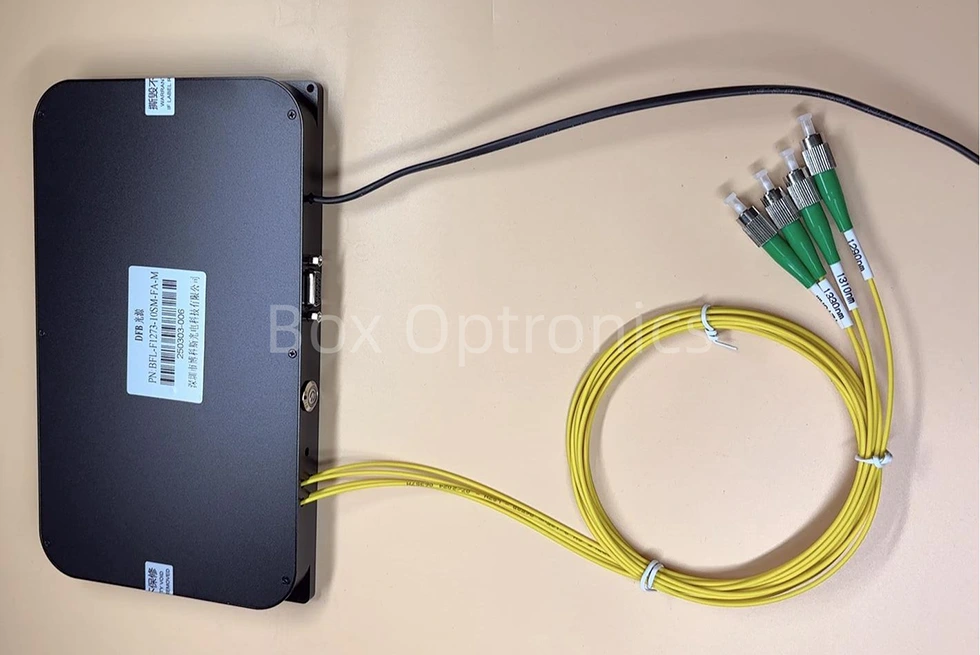

Questa è una sorgente laser DFB CWDM 1270-1650 nm con Circuiti di azionamento integrati che adottano un chip laser a semiconduttore DFB, con uscita potenza superiore a 10 mW, fibra SM/PM ed eccellente potenza e stabilità spettrale. Esso supporta configurazioni da banco e modulari con un'interfaccia di comunicazione o un software di monitoraggio per l'integrazione dei sistemi. Adatto per ottica non lineare ricerca, pompaggio laser a fibra e sistemi di test ottici. Evitare frequenti collegamenti/ scollegamento dei connettori in fibra per evitare l'accumulo di polvere e l'estremità danno.
|
Parametri |
Unità |
Valori |
Note |
|
Lunghezza d'onda operativa |
nm |
CWDM, 1625, 1650 |
|
|
Potenza in uscita |
mW |
10-100 |
|
|
Larghezza di riga spettrale |
MHz |
3 |
Altro |
|
Soppressione della modalità laterale rapporto |
dB |
>30 |
|
|
Instabilità di potere (Breve termine 15 minuti) |
dB |
≤±0,02 |
|
|
Instabilità di potere (A lungo termine 8 ore) |
dB |
≤±0,05 |
|
|
Connettore |
- |
FC/APC |
|
|
Tipo di fibra |
- |
SMF-28/PM1550 |
|
|
Dimensioni |
mm |
195(L)×220(P)×120(A) |
Da banco |
|
150(L)×125(P)×20(A) |
Modulo |
||
|
Alimentazione elettrica |
V |
CA 110~240 V, <20 W |
Da banco |
|
CC 5 V/4 A, <15 W |
Modulo |
||
|
Dissipazione di potenza |
W |
≤ 60 |
|
|
Temperatura operativa |
℃ |
-5~+55 |
|
|
Temperatura di conservazione |
℃ |
-40~+85 |
|
● Potenza e stabilità spettrale;
● Potenza in uscita regolabile 10~100%;
● Modulo/da banco opzionale, con monitoraggio della comunicazione per un facile integrazione;
● Supporta Personalizzazione della fibra SM/PM per adattarsi a vari sistemi ottici.
● Sistemi di trasmissione ottica;
● Pompaggio laser a fibra;
● Ricerca sull'ottica non lineare.
● Lunghezza d'onda CWDM 1270~1650 nm, la tolleranza WL è +/-3 nm.
(È disponibile una lunghezza d'onda ogni 20 nm.)
1270nm 1290nm 1310nm 1330nm 1350nm 1370nm 1390nm 1410nm 1430nm 1450nm 1470nm 1490nm 1510nm 1530nm 1550nm 1570nm 1590nm 1610nm 1630nm 1650nm
*Supporta la sorgente laser DFB multicanale personalizzata
● Accessori standard
|
|
Accessori |
Quantità |
|
1 |
Sorgente laser CWDM (Modulo Host) |
1 |
|
2 |
Cavo dati USB-RS485 DB9 |
1 |
|
3 |
Adattatore di alimentazione (opzionale) |
1 |
|
4 |
Rapporto di prova del prodotto |
1 |
Passo 1.Disimballaggio: prima del montaggio, controllare se tutti gli accessori sono completi, incluso il modulo sorgente laser, i dati USB cavo, adattatore di alimentazione, rapporto di prova, ecc.
Step2.Alimentazione: collegata a una corrente continua un alimentatore switching o un alimentatore regolato che soddisfi la loro potenza requisiti di fornitura. Utilizzare solo l'adattatore di alimentazione originale (DC5V o CC 12 V). Adattatori di alimentazione non corretti possono danneggiare la sorgente luminosa. (Adattatore di alimentazione fornita secondo gli standard di tensione locali.)
Step3.Collegamento della fibra di uscita: aprire il cappuccio antipolvere sul connettore o sulla flangia della fibra, controllare la superficie terminale della fibra e collegare la fibra o giuntare la fibra al dispositivo o al misuratore di potenza da testare dopo aver confermato che non vi è inquinamento e danni.
Setp4.Connetti al computer host: utilizzare il cavo dati USB-RS485 DB9 per collegare la sorgente laser DFB e il computer; il computer deve prima installare un driver della porta seriale dedicato per identificare il Cavo dati porta seriale USB-RS485, altrimenti il software del computer host e il modulo della sorgente luminosa non può essere collegato e comunicato correttamente. Per favore chiedi Box Optronics per il conducente.

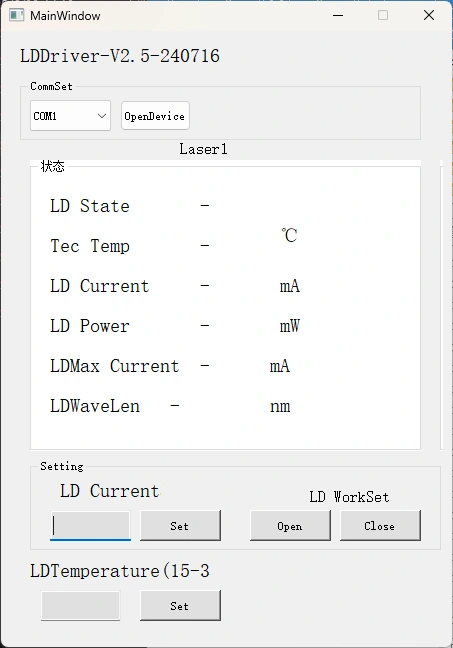

Passo 5.Software di controllo: Box Optronics fornisce il comando seriale o il software per PC controllare la corrente LD e la temperatura LD della sorgente laser DFB. Scegli il porta corretta, impostare la corrente e la temperatura, quindi fare clic sul pulsante Apri. (A evitare danni, aumentare lentamente la corrente del convertitore durante il funzionamento iniziale. Non farlo applicare immediatamente la piena corrente.)
Passaggio 6.Dopo l'uso, fare clic sul pulsante di chiusura, spegnere l'alimentazione e scollegare il collegamento in fibra.
|
Nome |
Lunghezza d'onda |
Potenza in uscita |
Tipo di fibra |
Connettore |
Dimensione |
|
BLD |
-XXX |
-XX |
XX |
-XX |
-X |
|
Sorgente laser CWDM |
1064:1064 nm 1310:1310 nm 1550:1550 nm CWDM
|
10:10mW 20:20mW 40:40mW 1 ora: 100 mW Altro |
SM:SMF-28e PM: PM1550 |
FA: FC/APC SA: SC/APC Altro |
M: Modulo B: Da banco |
ad esempio: BLD-1550-1HSM-FA-M
(Informazioni per l'ordine: sorgente laser CWDM 1550nm DFB con unità integrata Circuiti, potenza in uscita 100 mW, con fibra SMF-28e, connettore FC/APC, modulo pacchetto).
Per altre esigenze personalizzate, contattare: sales06@boxoptronics.com
● Condizioni di preventivo
(1) EXW:
Se disponi di un account DHL/UPS/FedEx, Box Optronics consiglia di utilizzarlo l'EXW. Spediamo tramite il tuo account; non addebitiamo il costo di spedizione.
(2) DAP:
Se non hai un account, paga in anticipo il costo di spedizione i prodotti.
(3)Altro
● Termini di pagamento
PayPal e T/T sono disponibili.
Per la produzione occorrono circa 10 giorni lavorativi. (Se ce ne sono in stock, sarà spedito più velocemente.)
La logistica internazionale potrebbe richiedere 3-5 giorni lavorativi.
● Evitare di collegare/scollegare frequentemente i connettori in fibra per evitare accumulo di polvere e danni alle superfici terminali.
● Pulire i connettori in fibra con un panno privo di lanugine e ispezionarli con a rilevatore di estremità della fibra prima della connessione. Collegare/scollegare sempre le fibre senza alimentazione per evitare bruciature della parte finale. Coprire i connettori non utilizzati con cappucci antipolvere.
● Conservare l'attrezzatura in un ambiente asciutto e privo di umidità.
● Quando si utilizza il modulo sorgente laser per un lungo periodo, ricordarsi di farlo considerare la dissipazione del calore e la ventilazione del modulo e posizionare il modulo sul dissipatore di calore.
● Periodo di garanzia:
Riparazione o sostituzione gratuita per difetti non causati dall'uomo entro 1 anno dall'acquisto. Servizi di manutenzione a pagamento disponibili dopo 1 anno.
● Esclusioni dalla garanzia gratuita:
Durante il periodo di garanzia gratuito, servizi di riparazione o sostituzione gratuiti verrà fornito per guasti causati da problemi di qualità del prodotto. Tuttavia, Box Optronics si riserva il diritto di rifiutare i servizi di riparazione gratuiti nei seguenti casi casi entro il periodo di garanzia:
(1) Danni causati da fattori naturali (ad es. fulmini, polvere) o influenze ambientali.
(2) Malfunzionamenti dovuti a utilizzo improprio da parte dell'utente.
(3) Evidenti danni fisici causati da errore umano.
(4) Smontaggio, modifica o riparazione non autorizzati.
(5) Etichette di garanzia alterate o incomplete sull'alloggiamento.
(6) Danni o perdite durante il trasporto.
