1. Introduzione del Laser a farfalla DFB ad alta potenza da 1653,7 nm e 40 mW
2. Specifiche tecniche
3. Caratteristiche del prodotto
4. Applicazioni tipiche
5. Dettagli del prodotto
6. Informazioni sull'ordinazione
7. Scheda tecnica e scheda di prova
8. Condizioni di preventivo e pagamento
9. Tempo di consegna
10. Note operative
11. Garanzia di qualità e Servizio post-vendita
Utilizza il laser a farfalla DFB da 1653,7 nm 40 mW ad alta potenza un chip MQW DFB ad alte prestazioni con una lunghezza d'onda centrale di 1653,7 nm, a tolleranza sulla lunghezza d'onda di +/- 1 nm e rapporto di reiezione della modalità laterale (SMSR) >35dB. È dotato di bassa tensione di soglia, basso consumo energetico e alta affidabilità. Integrazione di un termistore, un dispositivo di raffreddamento termoelettrico (TEC) e diodo di monitoraggio, supporta un funzionamento stabile a lungo termine ed è ampiamente utilizzato in sistemi di rilevamento gas, test di dispositivi passivi e rilevamento in fibra ottica. Giusto durante il funzionamento sono necessari il cablaggio, il controllo della temperatura e della corrente prevenire la flessione e il danneggiamento delle fibre.
|
Parametro |
Simbolo |
Condizione |
minimo |
Tip. |
Massimo. |
Unità |
|
Temperatura di conservazione |
Ts |
– |
-40 |
– |
85 |
℃ |
|
Temperatura della custodia operativa |
Superiore |
– |
-20 |
– |
70 |
℃ |
|
LD Corrente diretta |
SE |
CW |
– |
– |
500 |
mA |
|
Corrente inversa LD |
Io |
– |
– |
– |
2 |
mA |
|
Tensione inversa LD |
VLR |
– |
– |
– |
3 |
V |
|
Corrente diretta PD |
IFPD |
– |
– |
– |
-10 |
mA |
|
Tensione inversa PD |
VRPD |
– |
– |
– |
20 |
V |
|
Corrente TECNICA |
ITEC |
– |
– |
– |
2 |
A |
|
Tensione TECNICA |
VTEC |
– |
– |
1.5 |
3.5 |
V |
|
Raggio di curvatura della fibra |
– |
– |
30 |
– |
– |
mm |
|
Umidità relativa |
RH |
Senza condensa |
0 |
– |
95% |
– |
|
Tempo di saldatura al piombo |
– |
260 ℃ |
– |
– |
10 |
Secondo |
|
Forza di trazione assiale della fibra |
– |
– |
– |
– |
5 |
N |
|
Forza di trazione laterale in fibra |
– |
– |
– |
– |
2.5 |
N |
● Standard del settore Pacchetto farfalla a 14 pin;
● Integrato TEC e monitorare PD;
● Alto stabilità uscita ottica 40mW;
● Ad alte prestazioni, laser a feedback distribuito (DFB) a pozzo multiquantico (MQW).
● Laser a diodi sintonizzabili spettroscopia di assorbimento TDLAS;
● Monitoraggio CH4;
● Sorgente luminosa per monitoraggio ambientale e analizzatori di gas.

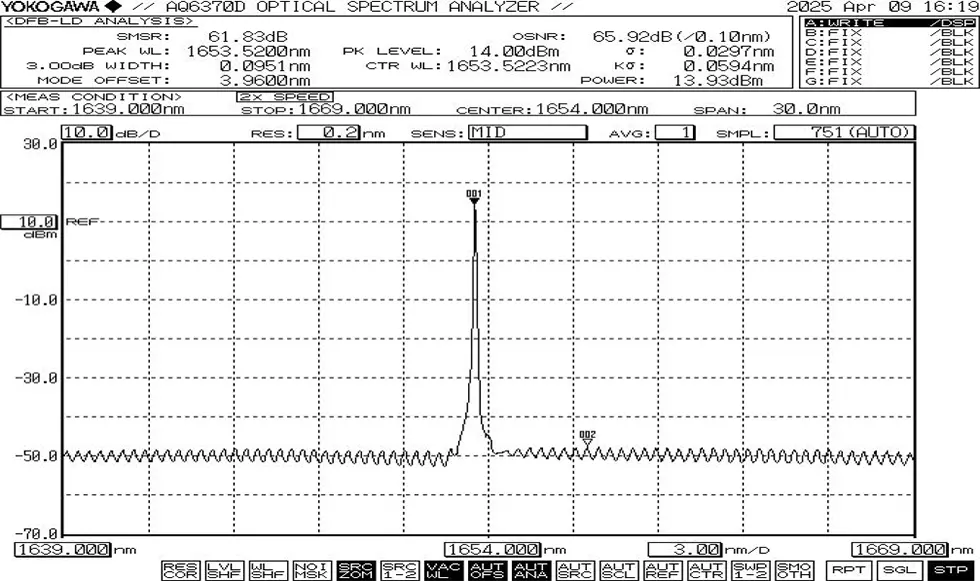

● Spettro tipico: 1653,7 nm, tolleranza WL di +/- 1 nm.

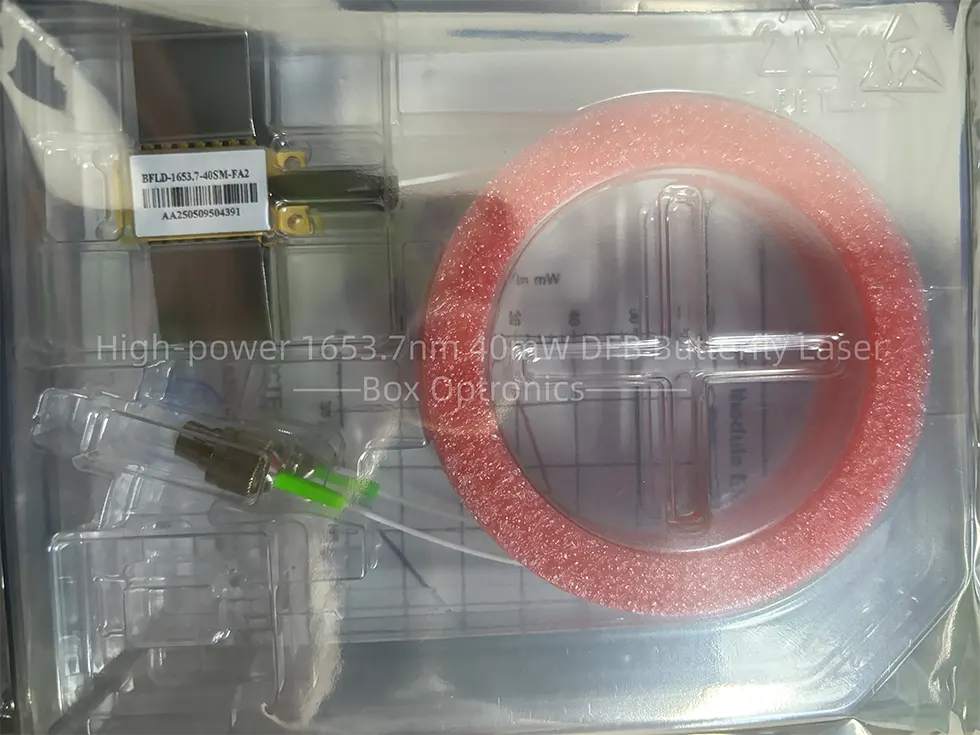

● Esempio di imballaggio
|
|
Accessori |
Quantità |
|
1 |
Laser a farfalla DFB ad alta potenza da 1653,7 nm e 40 mW |
1 |
|
2 |
Rapporto di prova del prodotto |
1 |
|
Nome |
Lunghezza d'onda |
Potenza in uscita |
Tipo di fibra |
Connettore |
PIN-OUT |
|
BFLD |
-XXXX |
-XX |
XX |
-XX |
X |
|
Diodo laser DFB |
1653:1653,7 nm Altro |
10:10 mW 40:40mW Altro |
SM: modalità singola PM: mantenimento della polarizzazione
|
FA: FC/APC SA: SC/APC Altro |
NULL: tipo 1 2:Digitare 2 |
ad esempio: BFLD-1653-40SM-FA
(Informazioni sull'ordine: Laser a farfalla DFB ad alta potenza da 1653,7 nm 40 mW, con fibra SM, connettore FC/APC, piedinatura tipo 1).
● Condizioni di preventivo
(1) EXW:
Se disponi di un account DHL/UPS/FedEx, Box Optronics consiglia di utilizzarlo l'EXW. Spediamo tramite il tuo account; non addebitiamo il costo di spedizione.
(2) DAP:
Se non hai un account, paga in anticipo il costo di spedizione i prodotti.
(3)Altro
● Termini di pagamento
PayPal e T/T sono disponibili.
Per la produzione occorrono circa 10 giorni lavorativi. (Se ce ne sono in stock, sarà spedito più velocemente.)
La logistica internazionale potrebbe richiedere 3-5 giorni lavorativi.
● Le fibre ottiche sono fragili; non utilizzare la fibra per tirare il dispositivo. Quando si inserisce o si rimuove un dispositivo dalla presa, non esercitare pressione oppure tirare la manica situata sul retro dell'alloggiamento dell'apparecchio. Per i dispositivi dotato di connettori, assicurarsi che sia il dispositivo che il connettore della fibra vengono sollevati contemporaneamente durante l'installazione o la rimozione.
● Se i pin richiedono saldatura, la temperatura di saldatura non deve farlo superare i 260°C e il tempo di saldatura non deve superare i 10 secondi. Particolare occorre prestare attenzione a quanto segue: durante il processo di saldatura, il il dispositivo deve essere privo di alimentazione e il saldatore deve essere correttamente messo a terra.
● Prima di accendere il dispositivo, attivare prima il dispositivo di raffreddamento, quindi applicare l'alimentazione con piccoli incrementi per evitare il surriscaldamento del chip o diventando sovraccaricato.
● Periodo di garanzia:
Riparazione o sostituzione gratuita per difetti non causati dall'uomo entro 1 anno dall'acquisto. Servizi di manutenzione a pagamento disponibili dopo 1 anno.
● Esclusioni dalla garanzia gratuita:
Durante il periodo di garanzia gratuito, servizi di riparazione o sostituzione gratuiti verrà fornito per guasti causati da problemi di qualità del prodotto. Tuttavia, Box Optronics si riserva il diritto di rifiutare i servizi di riparazione gratuiti nei seguenti casi casi entro il periodo di garanzia:
(1) Danni causati da fattori naturali (ad es. fulmini, polvere) o influenze ambientali.
(2) Malfunzionamenti dovuti a utilizzo improprio da parte dell'utente.
(3) Evidenti danni fisici causati da errore umano.
(4) Smontaggio, modifica o riparazione non autorizzati.
(5) Etichette di garanzia alterate o incomplete sull'alloggiamento.
(6) Danni o perdite durante il trasporto.
