Diodo laser a farfalla DFB da 1550 nm 10 mW

Sommario

1. Introduzione del 1550nm Diodo laser a farfalla DFB da 10 mW

2. Specifiche tecniche

3. Caratteristiche del prodotto

4. Applicazioni tipiche

5. Dettagli del prodotto

6. Informazioni sull'ordinazione

7. Scheda tecnica e scheda di prova

8. Condizioni di preventivo e pagamento

9. Tempo di consegna

10. Note operative

11. Garanzia di qualità e Servizio post-vendita

Introduzione al prodotto

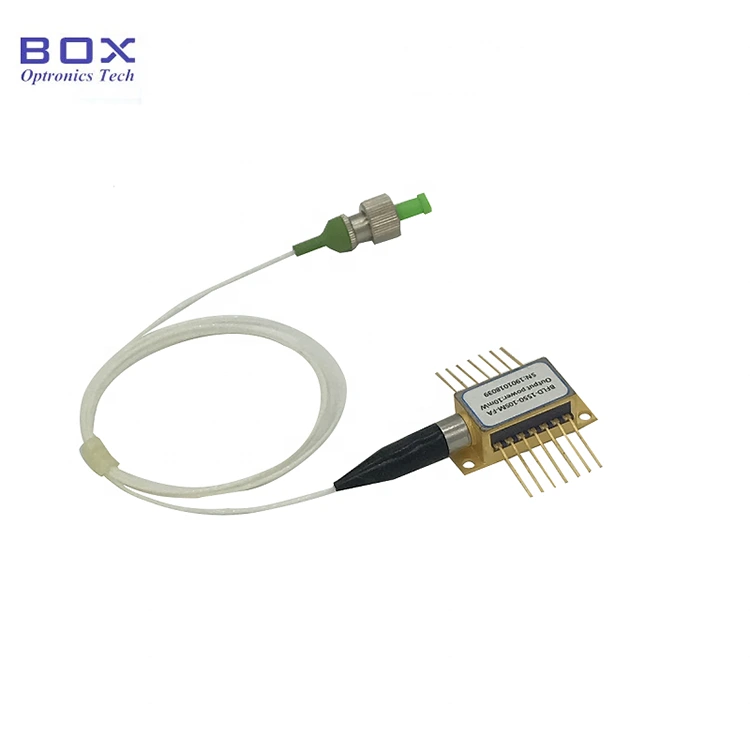

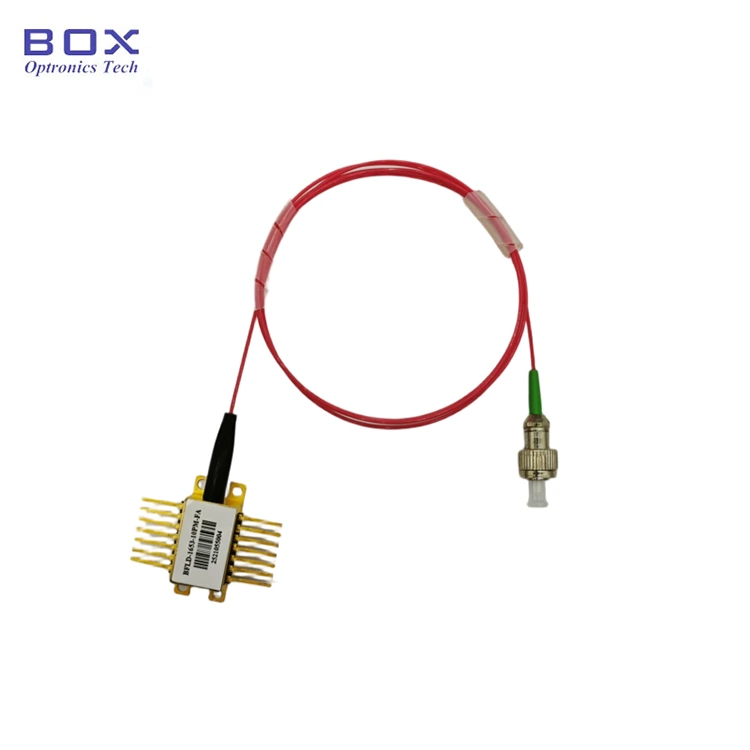

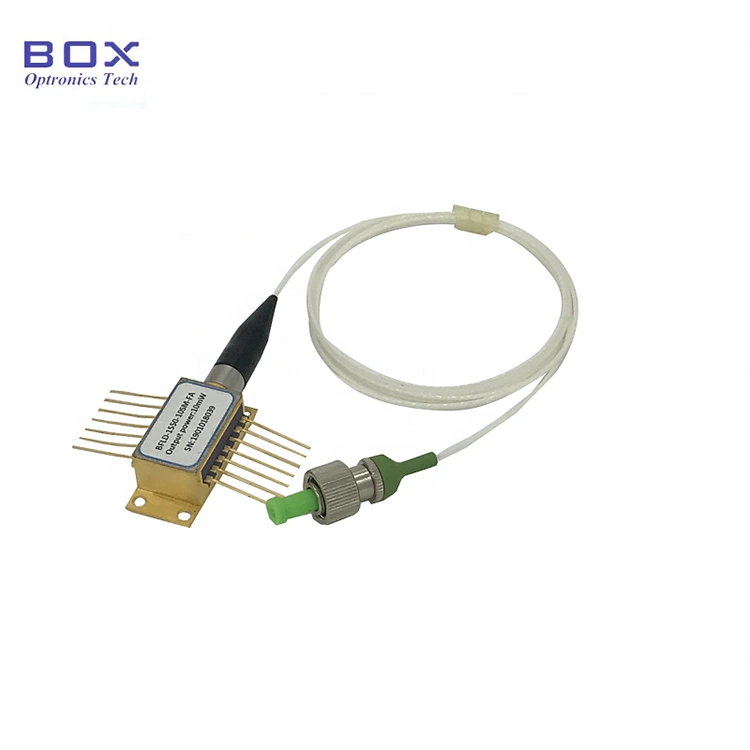

Questo è un laser DFB da 1550 nm con una farfalla a 14 pin pacchetto, TEC integrato e termistore. Presenta una lunghezza d'onda stabile, 10 mW potenza di uscita, un tipico rapporto di soppressione della modalità laterale di 40 dB e una soglia bassa corrente. Opzionale con fibra SM/PM, ampia temperatura operativa e alta affidabilità, adatto per comunicazioni in fibra, strumenti ottici e fibra rilevamento. Si prega di controllare rigorosamente la corrente e la temperatura del convertitore ed evitare danni da sovracorrente.

Prodotto Specifiche

Caratteristiche del prodotto

● Multiquantistico Laser a feedback distribuito (DFB) di pozzo (MQW);

● SMF-28e o codino PMF-1550;

● Pacchetto BTF a 14 pin con TEC e Monitor PD;

● Ampio intervallo di temperature operative: -20~+70℃.

Applicazioni del prodotto

● Fibra ottica comunicazioni;

● Strumento ottico;

● Sensore a fibra ottica;

● Sorgente luminosa.

Prodotto Dettagli

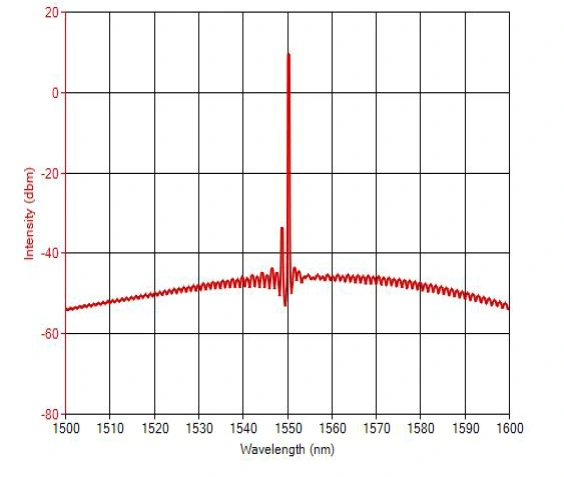

● Spettro tipico: 1550 nm, tolleranza WL +/-3 nm.

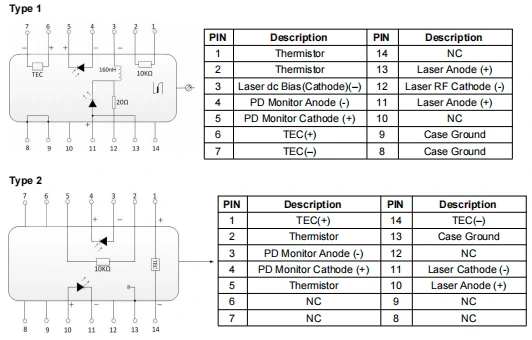

● Definizione PIN-OUT: diodo laser a farfalla DFB da 1550 nm 10 mW

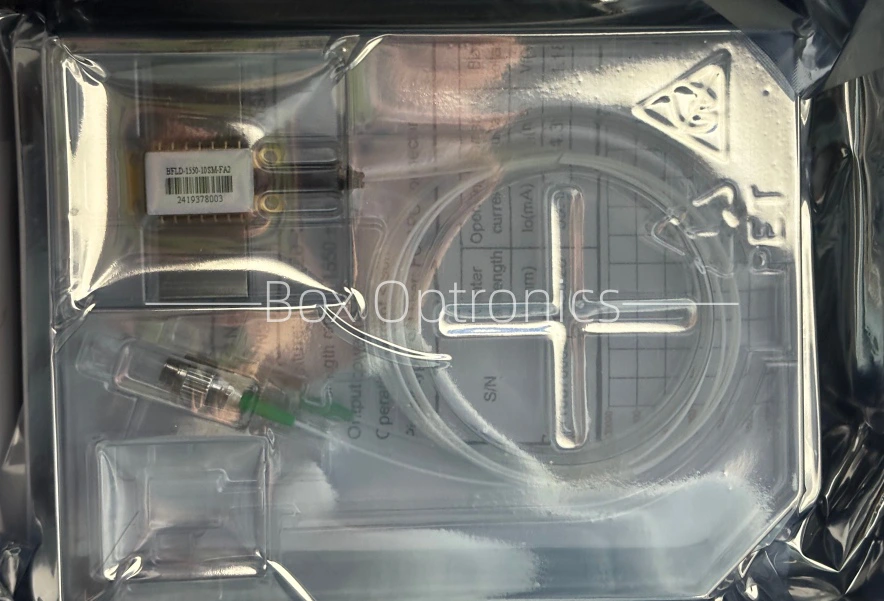

● Esempio di imballaggio

*Dispositivo autonomo senza unità; un pacchetto di moduli integrato con i circuiti driver sono opzionali.

Ordinare informazioni

ad esempio: BFLD-1550-10SM-FA2

(Informazioni sull'ordine: diodo laser a farfalla DFB da 1550 nm 10 mW, fibra SM, con connettore FC/APC, piedinatura tipo 2).

Per altre esigenze personalizzate, contattare: sales06@boxoptronics.com

Scheda tecnica e scheda di prova

Scheda dati

Foglio di prova

Termini di preventivo e pagamento

● Condizioni di preventivo

(1) EXW:

Se disponi di un account DHL/UPS/FedEx, Box Optronics consiglia di utilizzarlo l'EXW. Spediamo tramite il tuo account; non addebitiamo il costo di spedizione.

(2) DAP:

Se non hai un account, paga in anticipo il costo di spedizione i prodotti.

(3)Altro

● Termini di pagamento

PayPal e T/T sono disponibili.

Tempi di consegna

Per la produzione occorrono circa 10 giorni lavorativi. (Se ce ne sono in stock, sarà spedito più velocemente.)

La logistica internazionale potrebbe richiedere 3-5 giorni lavorativi.

Operazione Note

● Durante il funzionamento, questo dispositivo emette un raggio laser ad alta intensità; fare non guardare direttamente l'estremità della fibra, poiché ciò potrebbe causare lesioni agli occhi.

● Le fibre ottiche sono fragili; non utilizzare la fibra per tirare il dispositivo. Quando si inserisce o si rimuove un dispositivo dalla presa, non esercitare pressione oppure tirare la manica situata sul retro dell'alloggiamento dell'apparecchio. Per i dispositivi dotato di connettori, assicurarsi che sia il dispositivo che il connettore della fibra vengono sollevati contemporaneamente durante l'installazione o la rimozione.

● Prima di accendere tutti i componenti, attivare innanzitutto il dispositivo di raffreddamento e quindi procedere con passaggi di accensione incrementali per evitare il surriscaldamento del chip e sovraccarico.

Garanzia di qualità e Servizio post-vendita

● Periodo di garanzia:

Riparazione o sostituzione gratuita per difetti non causati dall'uomo entro 1 anno dall'acquisto. Servizi di manutenzione a pagamento disponibili dopo 1 anno.

● Esclusioni dalla garanzia gratuita:

Durante il periodo di garanzia gratuito, servizi di riparazione o sostituzione gratuiti verrà fornito per guasti causati da problemi di qualità del prodotto. Tuttavia, Box Optronics si riserva il diritto di rifiutare i servizi di riparazione gratuiti nei seguenti casi il periodo di garanzia:

(1) Danni causati da fattori naturali (ad es. fulmini, polvere) o influenze ambientali.

(2) Malfunzionamenti dovuti a utilizzo improprio da parte dell'utente.

(3) Evidenti danni fisici causati da errore umano.

(4) Smontaggio, modifica o riparazione non autorizzati.

(5) Etichette di garanzia alterate o incomplete sull'alloggiamento.

(6) Danni o perdite durante il trasporto.
