Laser analogico a farfalla DWDM 14PIN per CATV

Sommario

1. Introduzione del DWDM Laser analogico a farfalla 14PIN per CATV

2. Specifiche tecniche

3. Caratteristiche del prodotto

4. Applicazioni tipiche

5. Dettagli del prodotto

6. Informazioni sull'ordinazione

7. Scheda tecnica e scheda di prova

8. Condizioni di preventivo e pagamento

9. Tempo di consegna

10. Note operative

11. Garanzia di qualità e Servizio post-vendita

Introduzione al prodotto

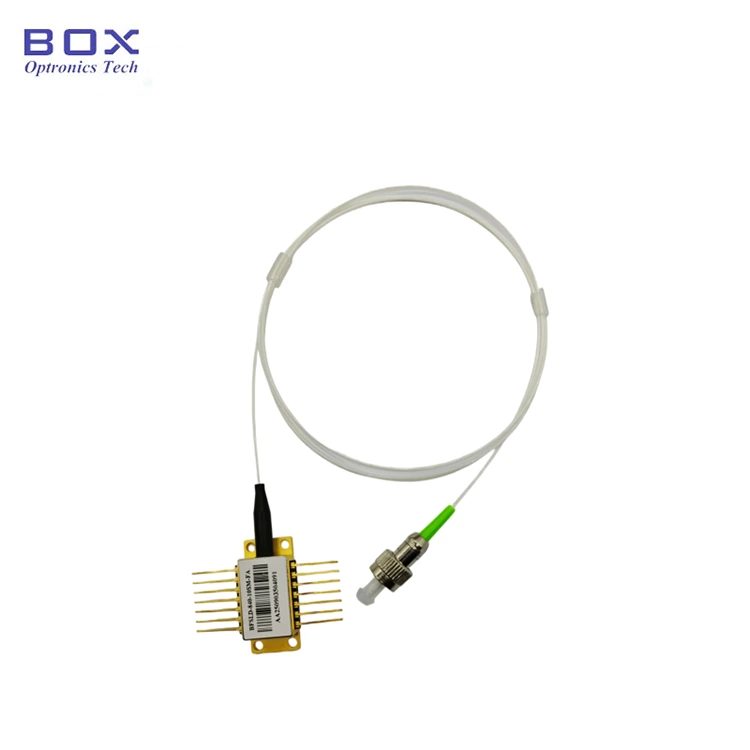

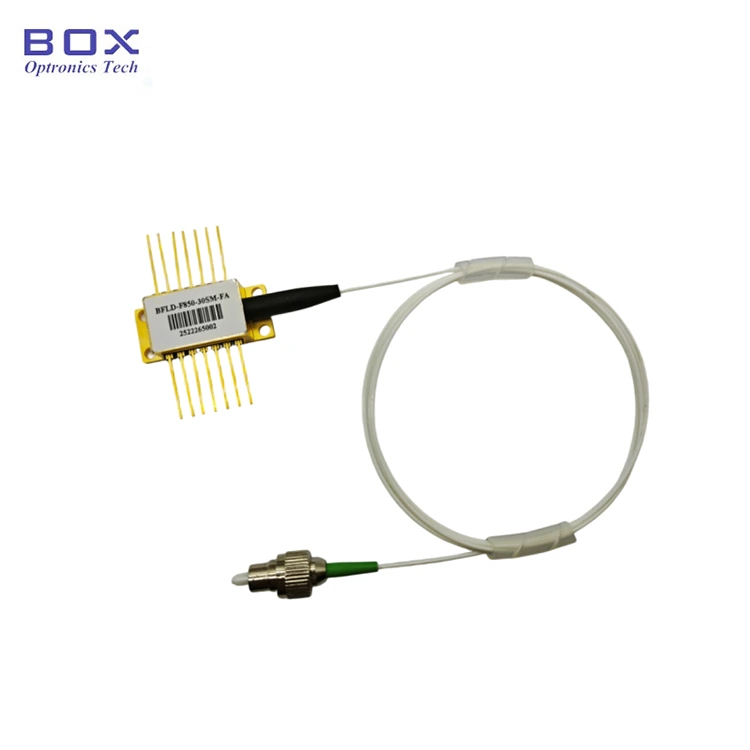

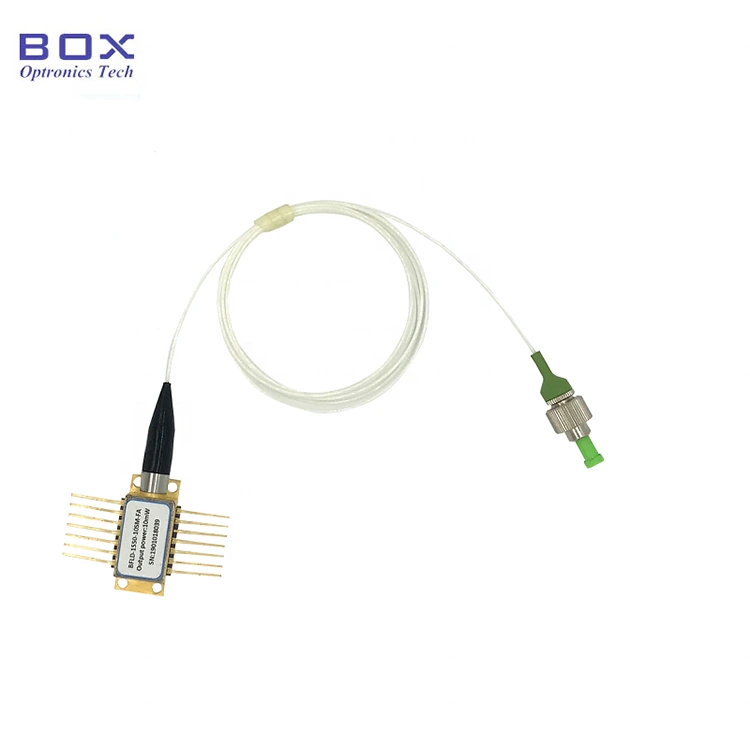

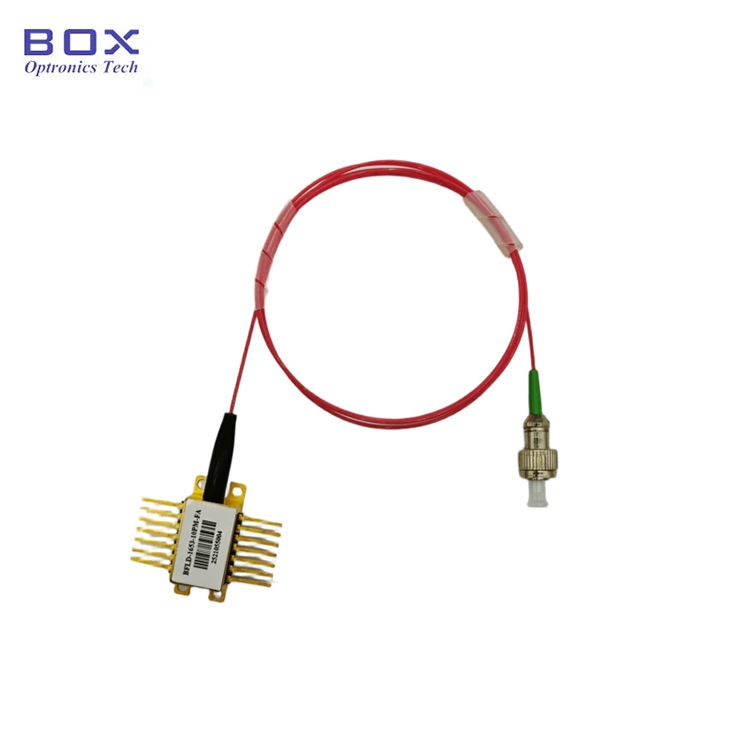

Il laser analogico a farfalla DWDM 14PIN per CATV è progettato con un chip analogico avanzato, isolatore ottico e potenza di uscita di 10 mW. Confezionato con un dispositivo di raffreddamento termoelettrico (TEC) integrato e un fotodiodo di monitoraggio, offre eccellente linearità, bassa distorsione e stabilità della lunghezza d'onda superiore la griglia DWDM. Se i pin richiedono saldatura, la temperatura di saldatura deve essere tale non superare i 260°C e il tempo di saldatura non deve superare i 10 secondi.

Prodotto Specifiche

Caratteristiche del prodotto

● Il tipo di fibra può essere SMF-28e o PMF-1550;

● Potenza in uscita 10mW o personalizzata;

● 14 pin Pacchetto BTF con TEC e Monitor PD.

Applicazioni del prodotto

● Comunicazione in fibra ottica;

● Sistemi DWDM;

● Trasmissione CATV;

● Attrezzature per prove di laboratorio.

Dettagli del prodotto

● Numerazione dei canali della rete ITU

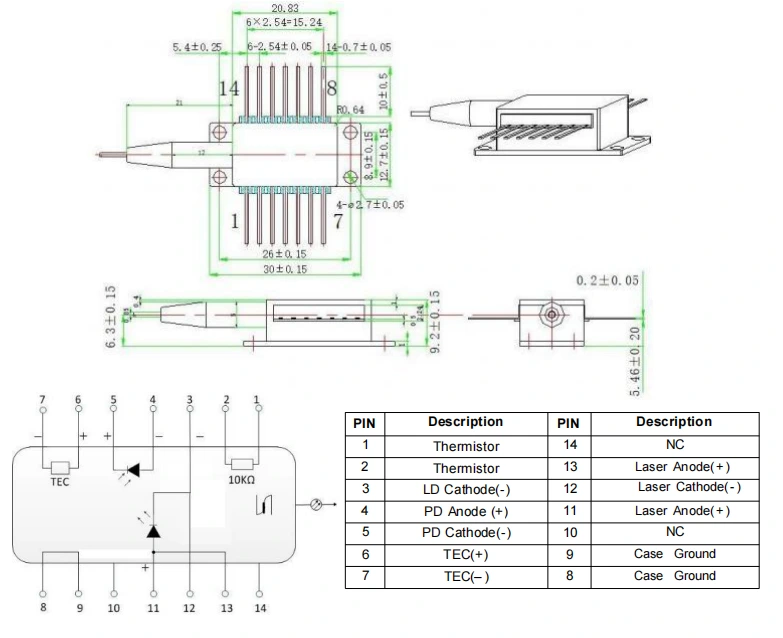

● Disegno pacchetto Tipo 1 e definizione PIN-OUT (unità: mm): DWDM 14PIN Laser analogico a farfalla per CATV

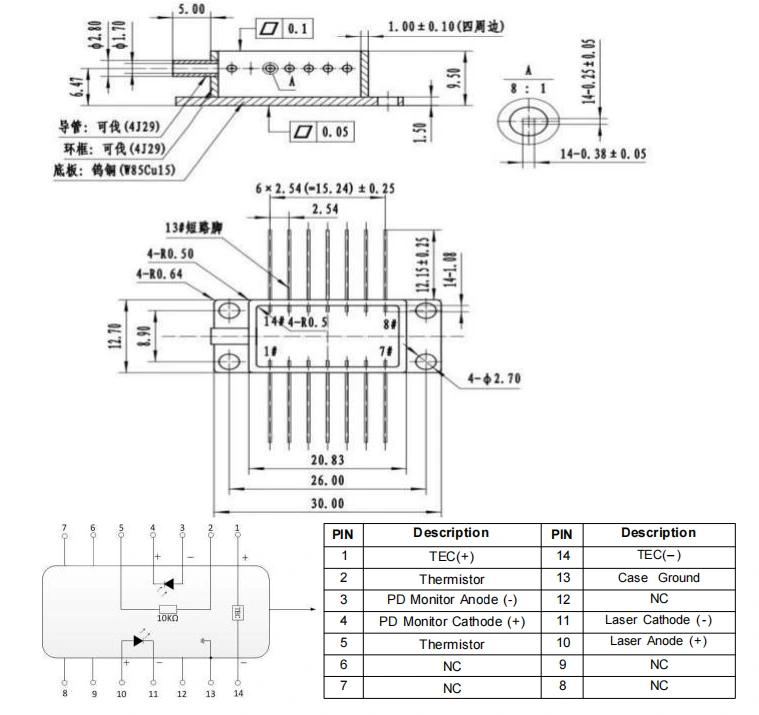

● Disegno pacchetto Tipo 2 e definizione PIN-OUT (unità: mm) -DWDM 14PIN Laser analogico a farfalla per CATV

Ordinare informazioni

ad esempio: BFLD-CH56-10SM-FA

(Informazioni sull'ordine: Laser analogico a farfalla DWDM 14PIN per CATV, CH56: 1532,68 nm, potenza in uscita 10 mW, fibra SM, connettore FC/APC, piedinatura tipo 1).

Per altre esigenze personalizzate, contattare: sales06@boxoptronics.com

Scheda tecnica e Foglio di prova

Scheda dati

Foglio di prova

Termini di preventivo e pagamento

● Condizioni di preventivo

(1) EXW:

Se disponi di un account DHL/UPS/FedEx, Box Optronics consiglia di utilizzarlo l'EXW. Spediamo tramite il tuo account; non addebitiamo il costo di spedizione.

(2) DAP:

Se non hai un account, paga in anticipo il costo di spedizione i prodotti.

(3)Altro

● Termini di pagamento

PayPal e T/T sono disponibili.

Tempi di consegna

Per la produzione occorrono circa 10 giorni lavorativi. (Se ce ne sono in stock, sarà spedito più velocemente.)

La logistica internazionale potrebbe richiedere 3-5 giorni lavorativi.

Note operative

● Protezione ESD: questo dispositivo è sensibile alle cariche elettrostatiche. Pertanto, devono essere adottate rigorose misure di protezione antistatica essere rispettate durante l'imballaggio, il trasporto e l'uso. Inoltre, dovrebbero essere prese precauzioni per prevenire sovratensioni di alimentazione, in caso di mancata osservanza di tali precauzioni potrebbe causare danni permanenti al dispositivo (ad esempio, assicurarsi che l'attrezzatura sia adeguata messa a terra e indossare un braccialetto antistatico).

● Requisiti di saldatura dei pin: se i pin devono essere saldati, la temperatura di saldatura non deve superare i 260°C e il il tempo di saldatura non deve superare i 10 secondi. Prestare particolare attenzione a seguente: durante il processo di saldatura, il dispositivo deve essere privo di alimentazione stato e il saldatore deve essere adeguatamente messo a terra.

● Applicare corrente: durante l'accensione processo, non applicare mai direttamente una corrente elevata, poiché ciò potrebbe danneggiare il chip. Accendi invece il dispositivo a un livello di corrente vicino alla soglia del chip, e poi aumentare gradualmente la corrente con piccoli incrementi fino al valore desiderato viene raggiunto il livello

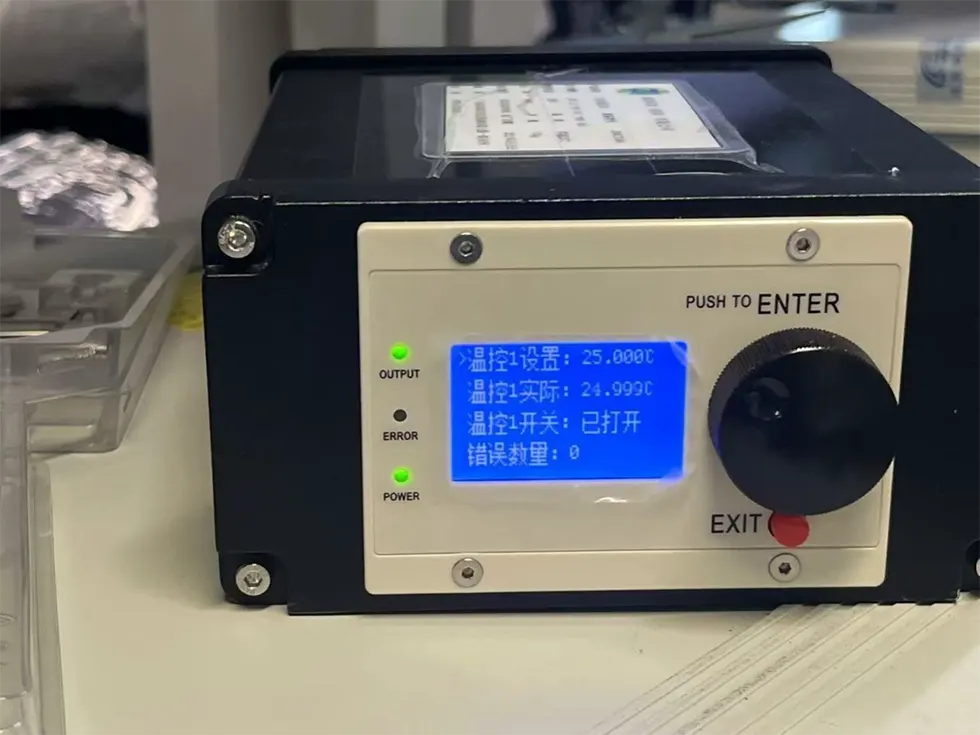

● Dispositivo di raffreddamento TEC: prima di accendere tutti i componenti, attivare prima il dispositivo di raffreddamento, quindi procedere con i passaggi di accensione incrementali prevenire il surriscaldamento e il sovraccarico del chip.

Garanzia di qualità e Servizio post-vendita

● Periodo di garanzia:

Riparazione o sostituzione gratuita per difetti non causati dall'uomo entro 1 anno dall'acquisto. Servizi di manutenzione a pagamento disponibili dopo 1 anno.

● Esclusioni dalla garanzia gratuita:

Durante il periodo di garanzia gratuito, servizi di riparazione o sostituzione gratuiti verrà fornito per guasti causati da problemi di qualità del prodotto. Tuttavia, Box Optronics si riserva il diritto di rifiutare i servizi di riparazione gratuiti nei seguenti casi casi entro il periodo di garanzia:

(1) Danni causati da fattori naturali (ad es. fulmini, polvere) o influenze ambientali.

(2) Malfunzionamenti dovuti a utilizzo improprio da parte dell'utente.

(3) Evidenti danni fisici causati da errore umano.

(4) Smontaggio, modifica o riparazione non autorizzati.

(5) Etichette di garanzia alterate o incomplete sull'alloggiamento.

(6) Danni o perdite durante il trasporto.
